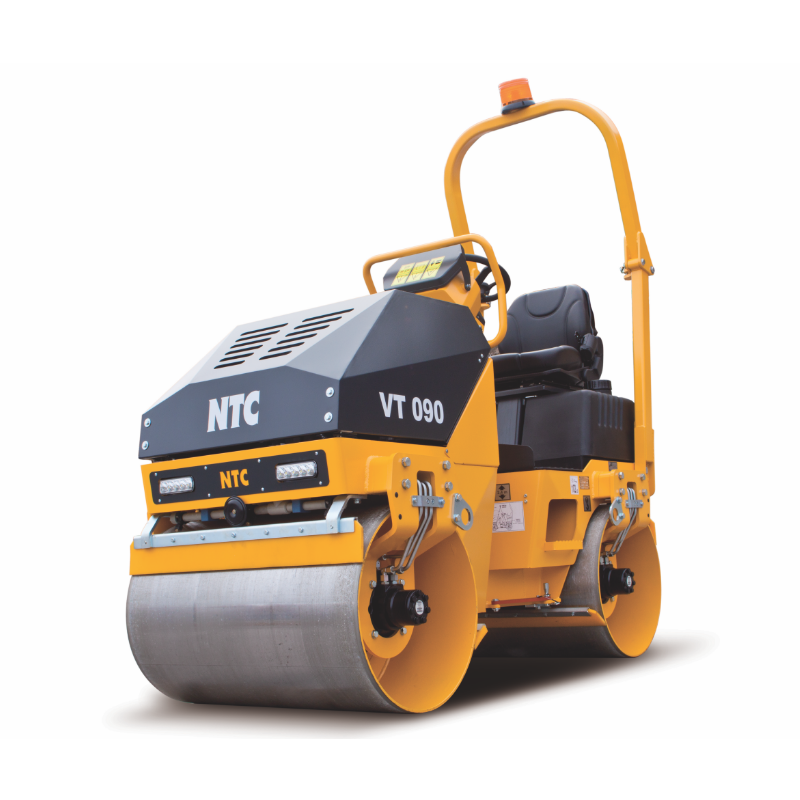

VT90, VT90H, VT100, VT100H
VT90; VT90H; VT100; VT100H

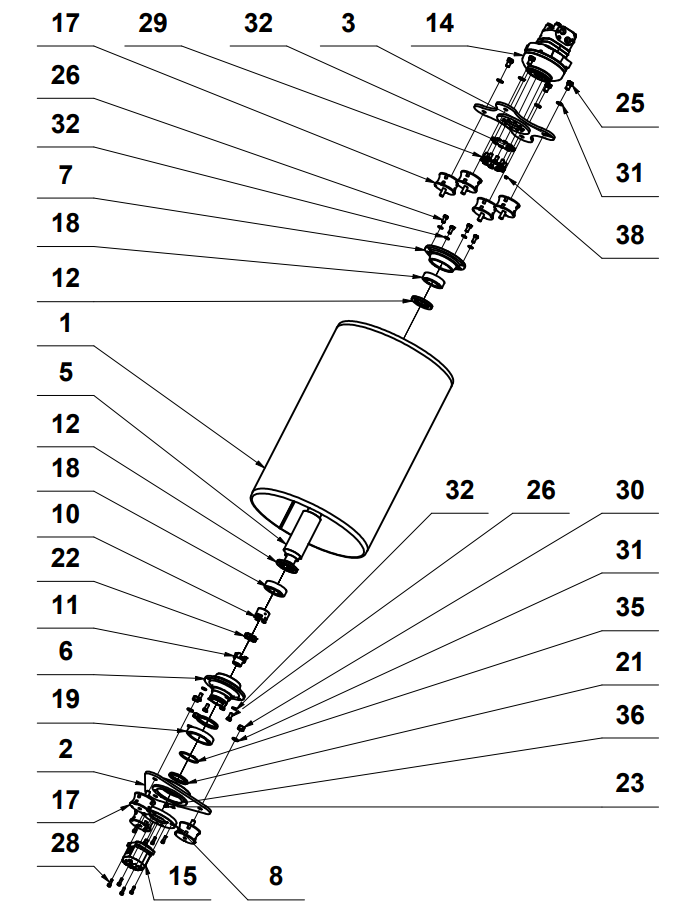

BĚHOUN VIBRAČNÍ / VIBRATORY DRUM
| Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 31013A | BĚHOUN / DRUM | 1 | VT90; VT90H |
| 31095A | BĚHOUN / DRUM | VT100; VT100H | ||
| 2 | 31015A | DESKA TLUMIČOVÁ / SILENTBLOCK PLATE | 1 | |
| 3 | 31016B | UNAŠEČ SVAREK / CARRIER | 1 | |
| 5 | 20055A | VÝSTŘEDNÍK 090 / EXCENTRIC | 1 | VT90; VT90H |
| 20079A | VÝSTŘEDNÍK 090 / EXCENTRIC | VT100; VT100H | ||
| 6 | 20053A | VÍKO HMV / COVER HMV | 1 | |
| 7 | 20054A | VÍKO HMP / COVER HMP | 1 | |
| 8 | 31017A | PŘÍRUBA HMV / FLANGE HMV | 1 | |
| 10 | 41341A | SPOJKA / COUPLING | 1 | |
| 11 | 41342A | SPOJKA HMV / CPOUPLING HMV | 1 | |
| 12 | 41339A | TĚSNĚNÍ / SEAL | 2 | |
| 14 | 6000010058 | HYDROMOTOR POJEZDU / HYDROMOTOR OF TRAVEL | 1 | |
| 15 | 6000010043 | HYDROMOTOR VIBRACE / HYDROMOTOR OF VIBRATION | 1 | |
| 17 | 4251503204 | GUMOKOV / RUBBER MOUNTING | 7 | |
| 18 | 3110030309 | LOŽISKO / BEARING | 2 | |
| 19 | 3110006016 | LOŽISKO / BEARING | 1 | |
| 20 | 4580300090 | V-KROUŽEK / V-RING | 1 | |
| 21 | 4580270075 | V-KROUŽEK / V-RING | 1 | |
| 22 | 6600000009 | ČLÁNEK PRUŽNÝ / SPRING MEMBER | 1 | |
| 23 | 2256287720 | PERO / KEY | 1 | |
| 25 | 2933016025 | ŠROUB / BOLT | 4 | |
| 26 | 2933012025 | ŠROUB / BOLT | 8 | |
| 28 | 2912008025 | ŠROUB / BOLT | 18 | |
| 30 | 2934000016 | MATICE / NUT | 3 | |
| 31 | 2881300016 | PODLOŽKA / WASHER | 10 | |
| 32 | 2881300012 | PODLOŽKA / WASHER | 12 | |
| 33 | 2881300008 | PODLOŽKA / WASHER | 4 | |
| 35 | 3293000080 | POJISTNÝ KROUŽEK / LOCKING PIN | 1 | |
| 36 | 2913006012 | ŠROUB / BOLT | 1 | |
| 38 | 4014237034 | ZÁTKA / PLUG | 2 |

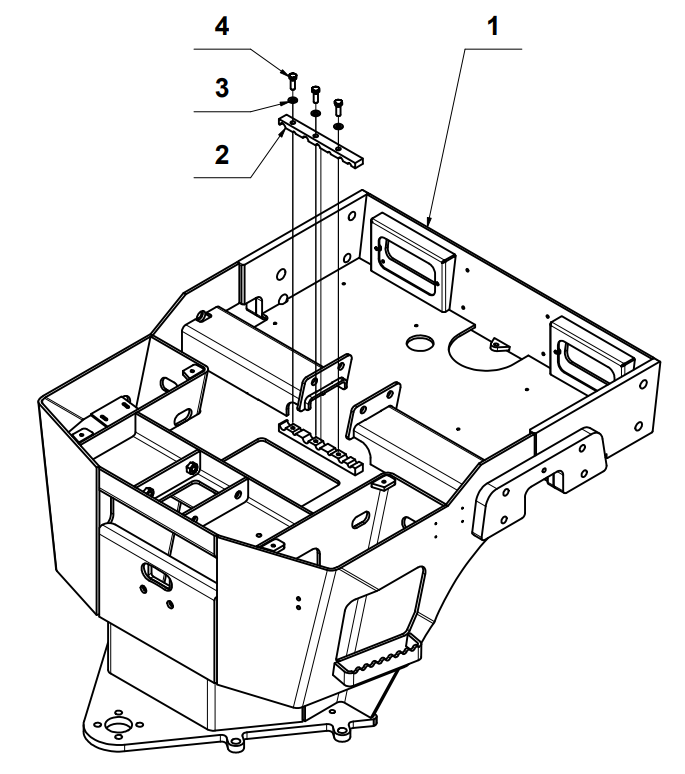

RÁM PŘEDNÍ / FRONT FRAME
| Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 20090B | RÁM PŘEDNÍ / FRONT FRAME | 1 | |
| 2 | 41480A | PŘÍCHYTKA / CLAMP | 1 | |
| 3 | 2125000084 | PODLOŽKA / WASHER | 1 | |
| 4 | 2933008025 | ŠROUB / BOLT | 1 |

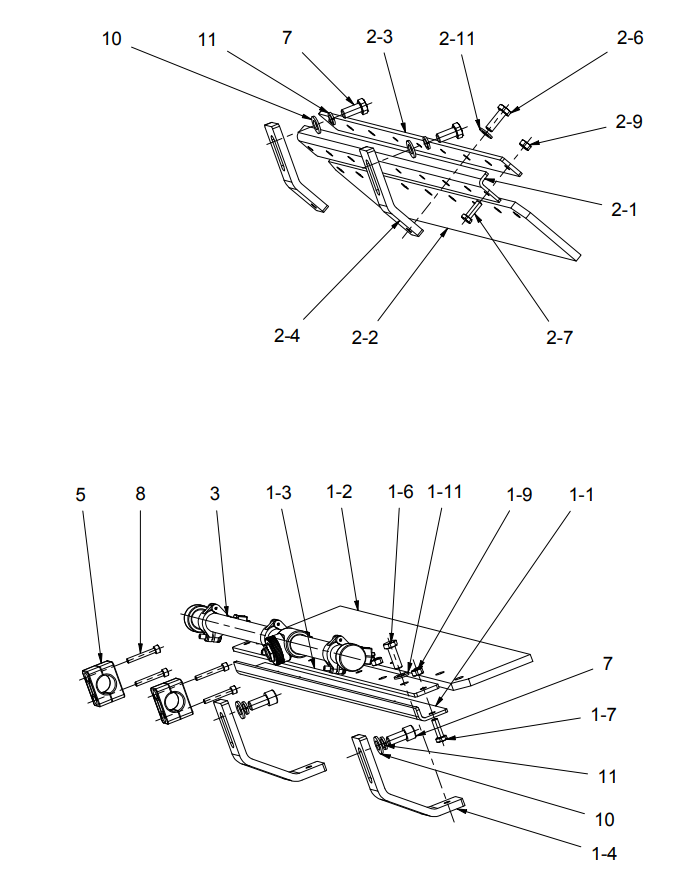

ŠKRABÁKY / SCRAPERS
| Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 31018A | ŠKRABÁK HORNÍ / TOP SCRAPER | 1 | VT90; VT90H |
| 31119A | ŠKRABÁK HORNÍ / TOP SCRAPER | VT100; VT100H | ||
| 1-1 | 41346A | ÚHELNÍK / ANGLE IRON | 1 | VT90; VT90H |
| 41499A | ÚHELNÍK / ANGLE IRON | VT100; VT100H | ||
| 1-2 | 600041345A | BŘIT ŠKRABÁKU / SCRAPER BLADE | 1 | VT90; VT90H |
| 600041498A | BŘIT ŠKRABÁKU / SCRAPER BLADE | VT100; VT100H | ||
| 1-3 | 41347A | LIŠTA / BAR | 1 | VT90; VT90H |
| 41500A | LIŠTA / BAR | VT100; VT100H | ||
| 1-4 | 41348A | KONZOLA HORNÍ / TOP BRACKET | 2 | |
| 1-6 | 2933010030 | ŠROUB / BOLT | 2 | |
| 1-7 | 2933008025 | ŠROUB / BOLT | 5 | |
| 1-9 | 2934000008 | MATICE / NUT | 5 | |
| 1-11 | 2125000105 | PODLOŽKA / WASHER | 2 | |
| 2 | 31019A | ŠKRABÁK SPODNÍ / UNDER SCRAPER | 1 | VT90; VT90H |
| 31120A | ŠKRABÁK SPODNÍ / UNDER SCRAPER | VT100; VT100H | ||
| 2-1 | 41346A | ÚHELNÍK / ANGLE IRON | 1 | VT90; VT90H |
| 41499A | ÚHELNÍK / ANGLE IRON | VT100; VT100H | ||
| 2-2 | 600041345A | BŘIT ŠKRABÁKU / SCRAPER BLADE | 1 | VT90; VT90H |
| 600041498A | BŘIT ŠKRABÁKU / SCRAPER BLADE | VT100; VT100H | ||
| 2-3 | 41347A | LIŠTA / BAR | 1 | VT90; VT90H |
| 41500A | LIŠTA / BAR | VT100; VT100H | ||
| 2-4 | 41349A | KONZOLA SPODNÍ / UNDER BRACKET | 2 | |
| 2-6 | 2933010030 | ŠROUB / BOLT | 2 | |
| 2-7 | 2933008025 | ŠROUB / BOLT | 5 | |
| 2-9 | 2934000008 | MATICE / NUT | 5 | |
| 2-11 | 2125000105 | PODLOŽKA / WASHER | 2 | |
| 3 | 31020A | TRUBKA KROPENÍ KOMPLETNÍ / SPRINKLING PIPE ASSY | 1 | |
| 3-1 | 3815000021 | OBJÍMKA TRYSKY/ NOZZLE HOLDER | 3 | |
| 3-2 | 3815000022 | MATICE PŘEVLEČNÁ / NUT PLASTIC | 3 | |
| 3-3 | 3815000023 | TRYSKY MOSAZNÁ / NOZZLE BRASS | 3 | |
| 5 | 3815000020 | PŘÍCHYTKA / CLIP | 4 | |
| 7 | 2933012025 | ŠROUB / BOLT | 4 | |
| 8 | 2912006035 | ŠROUB / BOLT | 4 | |
| 10 | 2125000130 | PODLOŽKA / WASHER | 4 | |
| 11 | 2798000012 | PODLOŽKA / WASHER | 4 |

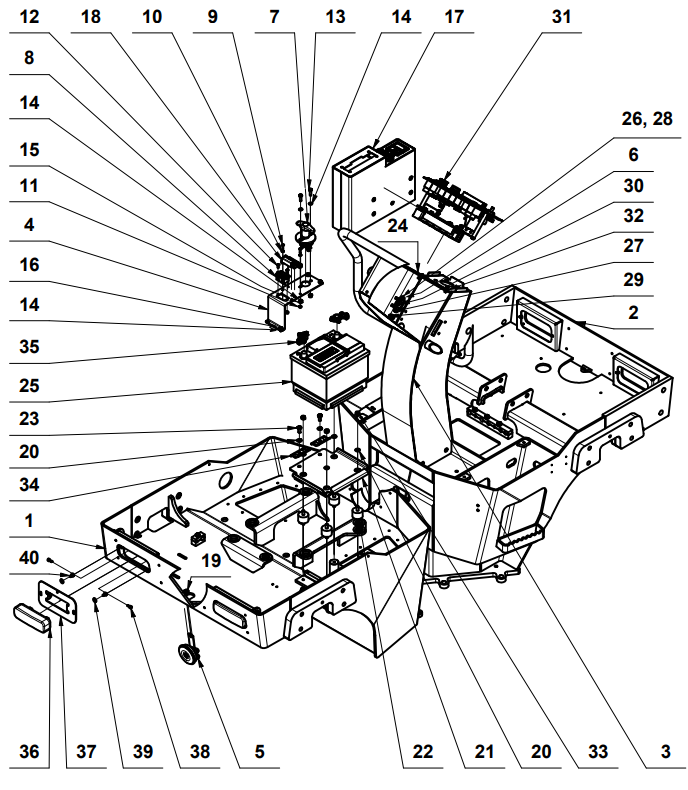

RÁM ZADNÍ / REAR FRAME
| Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 20063B | RÁM PŘEDNÍ / FRONT FRAME | 1 | |
| 2 | 42517A | PŘÍCHYTKA TRUBEK | 1 | |
| 3 | 2125000084 | PODLOŽKA / WASHER | 3 | |
| 4 | 2933008025 | ŠROUB / BOLT | 3 |

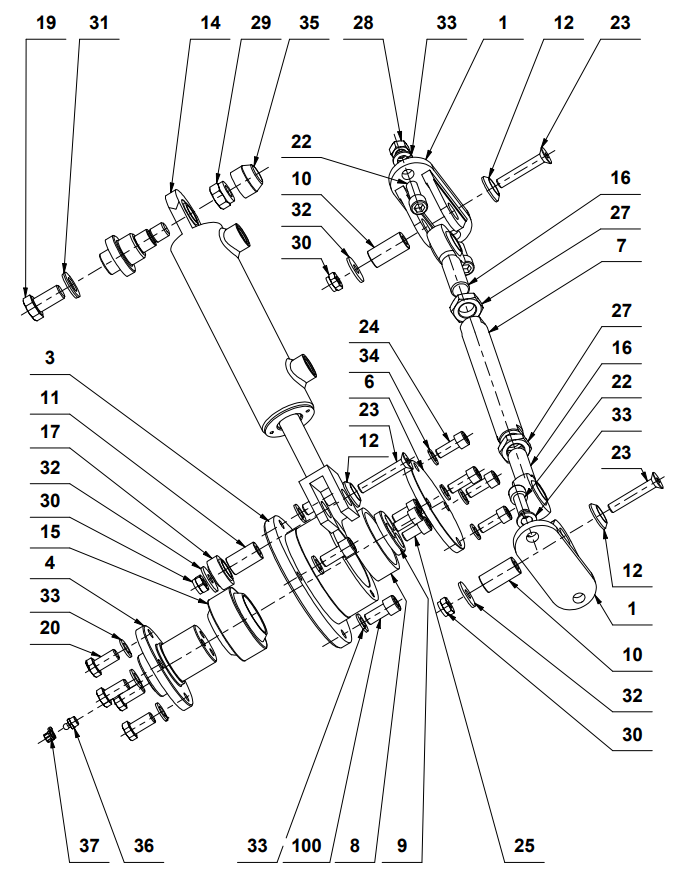

KLOUB ŘÍZENÍ / STEERING JOINT
| Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 41353A | DRŽÁK VZPĚRY / HOLDER | 2 | |
| 3 | 31024A | TĚLESO KLOUBU / BODY | 1 | |
| 4 | 31025A | ČEP KLOUBU / KNUCKLE PIN | 1 | |
| 6 | 41356A | VÍČKO / COVER | 1 | |
| 7 | 41357A | VZPĚRA / BRACE | 1 | |
| 8 | 41359A | KROUŽEK / RING | 1 | |
| 9 | 41360A | PODLOŽKA / WASHER | 1 | |
| 10 | 41361A | ČEP VZPĚRY / PIN | 2 | |
| 11 | 41362A | ČEP VIDLICE / PIN | 1 | |
| 12 | 41363A | PODLOŽKA ČEPU / WASHER | 3 | |
| 14 | 6000010049 | HYDRAULICKÝ VÁLEC ŘÍZENÍ / HYDRAULIC CYLINDER OF STEERING | 1 | |
| 14-1 | 6000010049-1 | SADA TĚSNĚNÍ PRO HYDRAULICKÝ VÁLEC ŘÍZENÍ / SEAL KIT FOR HYDRAULIC CYLINDER | 1 | |
| 15 | 3111000045 | LOŽISKO / BEARING | 1 | |
| 16 | 3111100020 | HLAVICE KLOUBOVÁ / HEAD | 2 | |
| 17 | 3111000020 | LOŽISKO / BEARING | 1 | |
| 19 | 2933016025 | ŠROUB / BOLT | 1 | |
| 20 | 2933012030 | ŠROUB / BOLT | 4 | |
| 22 | 2912012025 | ŠROUB / BOLT | 8 | |
| 23 | 2799110060 | ŠROUB / BOLT | 3 | |
| 24 | 2912010025 | ŠROUB / BOLT | 4 | |
| 25 | 2912010020 | ŠROUB / BOLT | 3 | |
| 27 | 2936002015 | MATICE / NUT | 2 | |
| 28 | 2934000012 | MATICE / NUT | 2 | |
| 29 | 2985000016 | MATICE / NUT | 1 | |
| 30 | 2985000010 | MATICE / NUT | 3 | |
| 31 | 2691600017 | PODLOŽKA / WASHER | 1 | |
| 32 | 2902100010 | PODLOŽKA / WASHER | 3 | |
| 33 | 2881300012 | PODLOŽKA / WASHER | 12 | |
| 34 | 2881300010 | PODLOŽKA / WASHER | 4 | |
| 35 | 6004002424 | KRYTKA MATICE / COVER | 1 | |
| 36 | 3742101001 | HLAVICE MAZACÍ KULOVÁ / GREASE NIPPLE | 1 | |
| 37 | 3742101002 | KRYTKA MAZACÍ HLAVICE / COVER | 1 |

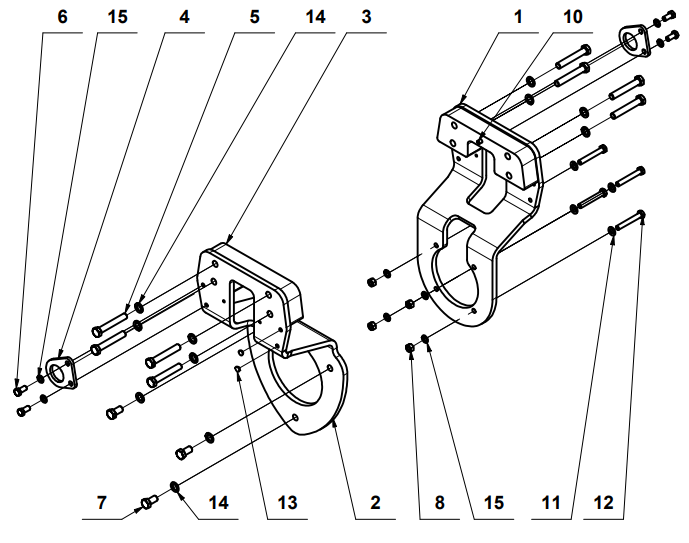

KONZOLY S VIBRACÍ / BRACKETS
| Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 20065B | KONZOLA POJEZDU / BRACKET | 1 | |
| 2 | 20066A | KONZOLA VIBRACE / BRACKET | 1 | |
| 3 | 41406A | NÁSTAVEC / ADAPTER | 2 | VT90; VT90H |
| 41617A | NÁSTAVEC / ADAPTER | VT100; VT100H | ||
| 4 | 41403A | OKO ZÁVĚSNÉ / SUSPENSION EYE | 2 | |
| 5 | 2931016100 | ŠROUB / BOLT | 8 | VT90; VT90H |
| 2931016150 | ŠROUB / BOLT | VT100; VT100H | ||
| 6 | 2933012025 | ŠROUB / BOLT | 4 | |
| 7 | 2931016030 | ŠROUB / BOLT | 3 | |
| 8 | 2934000012 | MATICE / NUT | 4 | |
| 10 | 2912010050 | ŠROUB / BOLT | 2 | VT90; VT90H |
| 2912010100 | ŠROUB / BOLT | VT100; VT100H | ||
| 11 | 2125000130 | PODLOŽKA / WASHER | 4 | |
| 12 | 2931012085 | ŠROUB / BOLT | 4 | |
| 13 | 4014237034 | ZÁTKA / PLUG | 4 | |
| 14 | 2881300016 | PODLOŽKA / WASHER | 11 | |
| 15 | 2881300012 | PODLOŽKA / WASHER | 8 |

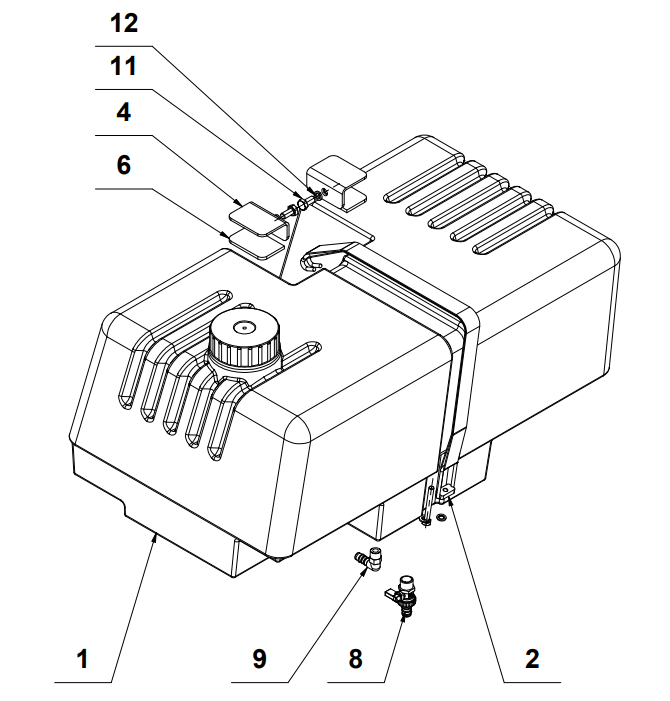

VODNÍ NÁDRŽ / WATER TANK
| Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 600020080A | NÁDRŽ VODNÍ / WATER TANK | 1 | |
| 1-1 | 600020081A | ZÁTKA VODNÍ NÁDRŽE / CAP, WATER TANK | 1 | |
| 2 | 31107A | POPRUH NÁDRŽE /STRAP TANK | 1 | |
| 4 | 41640A | PŘÍCHYTKA / CLIP | 2 | |
| 6 | 4315007132 | PODLOŽKA / PAD | 2 | |
| 8 | 3815000027 | VENTIL /VALVE | 1 | |
| 9 | 4014014024 | HRDLO / ANGLE ADAPTER | 1 | |
| 11 | 2933010020 | ŠROUB / BOLT | 2 | |
| 12 | 2798000010 | PODLOŽKA / WASHER | 2 |

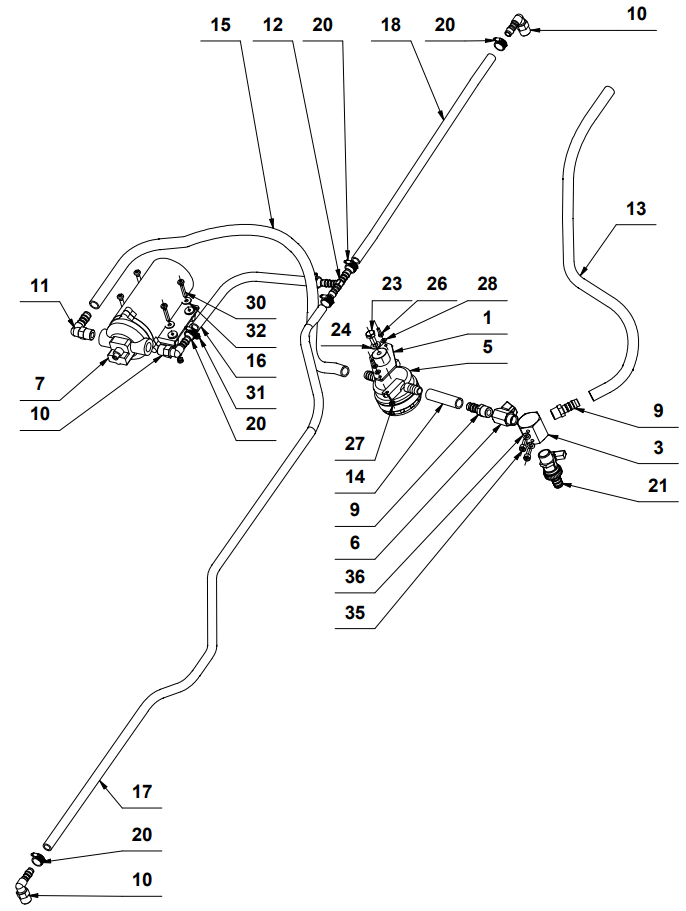

KROPENÍ / SPRINKLING
| Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 41494A | DRŽÁK FILTRU / FILTER HOLDER | 1 | |
| 3 | 41432A | KOSTKA KROPENÍ / SPRINKLING CUBE | 1 | |
| 5 | 6601740002 | VODNÍ FILTR / WATER FILTER | 1 | |
| 6 | 3815000028 | VENTIL KULOVÝ / BALL COCK | 1 | |
| 7 | 6600000001 | ČERPADLO VODNÍ / WATER PUMP | 1 | |
| 9 | 4014014025 | HRDLO / CONNECTING PIPE | 2 | |
| 10 | 4014014023 | HRDLO / CONNECTING PIPE | 3 | |
| 11 | 4014014024 | HRDLO / CONNECTING PIPE | 1 | |
| 12 | 4014014026 | HRDLO / CONNECTING PIPE | 1 | |
| 13 | 60070 | HADICE / HOSE | 1 | |
| 14 | 60071 | HADICE / HOSE | 1 | |
| 15 | 60072 | HADICE / HOSE | 1 | |
| 16 | 60073 | HADICE / HOSE | 1 | |
| 17 | 60074 | HADICE / HOSE | 1 | |
| 18 | 60075 | HADICE / HOSE | 1 | |
| 20 | 3651010016 | SPONA HADICOVÁ / CLIP HOSE | 6 | |
| 21 | 3815000027 | VENTIL NAPOUŠTĚCÍ / FILLING COCK | 1 | |
| 23 | 2933008016 | ŠROUB / BOLT | 1 | |
| 24 | 2125000084 | PODLOŽKA / WASHER | 1 | |
| 26 | 2798504012 | ŠROUB / BOLT | 2 | |
| 27 | 2985000004 | MATICE / NUT | 2 | |
| 28 | 2125000043 | PODLOŽKA / WASHER | 4 | |
| 30 | 2798505030 | ŠROUB / BOLT | 4 | |
| 31 | 2985000005 | MATICE / NUT | 4 | |
| 32 | 2902100005 | PODLOŽKA / WASHER | 8 | |
| 33 | 2125000053 | PODLOŽKA / WASHER | 4 | |
| 35 | 2912006016 | ŠROUB / BOLT | 2 | |
| 36 | 2125000064 | PODLOŽKA / WASHER | 2 |

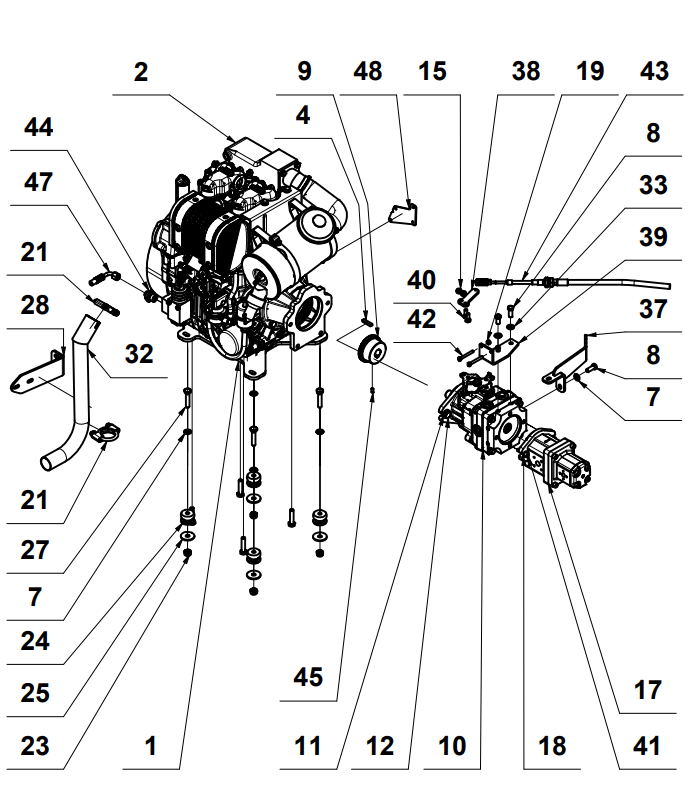

MOTOR HATZ / ENGINE HATZ
| Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 41642A | DESKA MOTORU | 1 | |
| 2 | 3120010083 | MOTOR HATZ 2G40H | 1 | |
| 3 | 6600000010 | SPOJKA MOTORU / CLUTCH | 1 | |
| 4 | 41405B | PERO / KEY | 1 | |
| 5 | 6600000011 | OBJÍMKA / SLEEVE | 1 | |
| 6 | 41629A | PŘÍRUBA HATZ | 1 | |
| 7 | 2125000105 | PODLOŽKA / WASHER | 9 | |
| 8 | 2933816125 | ŠROUB / BOLT | 2 | |
| 9 | 41621A | SPOJKA HYDRO-GEAR / CLUTCH HYDRO-GEAR | 1 | |
| 10 | 6000010040 | HYDROGENERÁTOR POJEZDU / HYDRAULIC PUMP OF TRAVEL | 1 | |
| 11 | 2125000130 | PODLOŽKA / WASHER | 2 | |
| 12 | 2933012030 | ŠROUB / BOLT | 2 | |
| 15 | 2985000008 | MATICE / NUT | 2 | |
| 16 | 2933816019 | ŠROUB / BOLT | 1 | |
| 17 | 6000010041 | HYDROGENERÁTOR VIBRACE A ŘÍZENÍ / HYDRAULIC PUMP OF VIBRATION AND STEERING | 1 | |
| 18 | 2125000084 | PODLOŽKA / WASHER | 2 | |
| 19 | 2985000006 | MATICE / NUT | 2 | |
| 21 | 3600000040 | TŘMEN / STIRRUP | 1 | |
| 22 | 2933010045 | ŠROUB/ BOLT | 4 | |
| 23 | 2985000010 | MATICE / NUT | 4 | |
| 24 | 4200012200 | GUMOKOV / RUBBER MOUNTING | 4 | |
| 25 | 41486A | PODLOŽKA / WASHER | 4 | |
| 27 | 2931010055 | ŠROUB / BOLT | 4 | |
| 28 | 41701A | DRŽÁK VÝFUKU / EXHAUST HOLDER | 1 | |
| 29 | 3600000045 | TŘMEN / STIRRUP | 1 | |
| 32 | 41662A | TRUBKA VÝFUKU / EXHAUST PIPE | 1 | |
| 33 | 2125000105 | PODLOŽKA / WASHER | 10 | |
| 37 | 42087A | KONZOLA / CANTILEVER | 1 | |
| 38 | 42089A | PÁČKA / LEVER | 1 | |
| 39 | 41669A | KONZOLA VENTILU / VALVE HOLDER | 1 | |
| 40 | 2933008020 | ŠROUB / BOLT | 2 | |
| 41 | 2912008030 | ŠROUB / BOLT | 2 | |
| 42 | 2933006050 | ŠROUB / BOLT | 2 | |
| 43 | 6000000299 | TÁHLO OVLÁDACÍ / CONTROL CABLE | 1 | OD v.č. 202 DO 03/2024 |
| 6410602500 | TÁHLO OVLÁDACÍ / CONTROL CABLE | 1 | DO V.Č. 201 | |
| 44 | 6020003850 | HRDLO / SOCKET | 1 | |
| 45 | 2913006012 | ŠROUB / BOLT | 1 | |
| 47 | 28 | HADICE / HOSE | 1 | |
| 48 | 41660A | DRŽÁK KONEKTORU / CONNECTOR HOLDER | 1 |

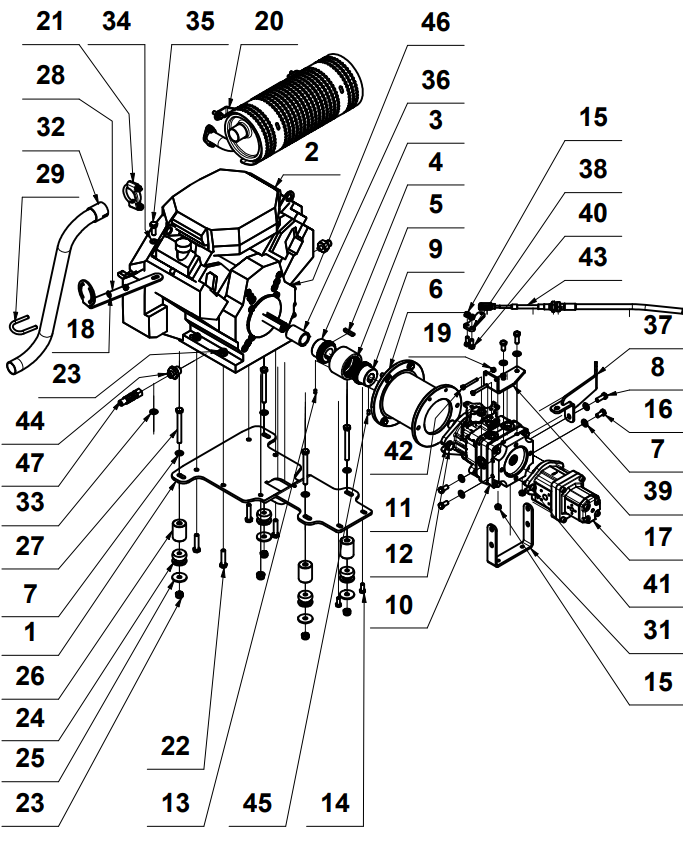

MOTOR HONDA / ENGINE HONDA
| Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 31048B | DESKA MOTORU / ENGINE PLATE | 1 | |
| 2 | 3120010090 | MOTOR / ENGINE | 1 | |
| 3 | 6600000010 | NÁBOJ SPOJKY / COUPLING HUB | 1 | |
| 4 | 41405B | PERO / KEY | 1 | |
| 5 | 6600000011 | OBJÍMKA / SLEEVE | 1 | |
| 6 | 31012A | PŘÍRUBA / FLANGE | 1 | |
| 7 | 2125000105 | PODLOŽKA / WASHER | 16 | |
| 8 | 2933816125 | ŠROUB / BOLT | 6 | |
| 9 | 6600000010 | NÁBOJ SPOJKY / COUPLING HUB | 1 | |
| 10 | 6000010040 | HYDROGENERÁTOR POJEZDU / HYDRAULIC PUMP OF TRAVEL | 1 | |
| 11 | 2125000130 | PODLOŽKA / WASHER | 2 | |
| 12 | 2933012025 | ŠROUB / BOLT | 2 | |
| 13 | 2913006010 | ŠROUB / BOLT | 1 | |
| 14 | 2933008020 | ŠROUB / BOLT | 2 | |
| 15 | 2985000008 | MATICE / NUT | 4 | |
| 16 | 2933816019 | ŠROUB / BOLT | 4 | |
| 17 | 6000010041 | HYDROGENERÁTOR VIBRACE A ŘÍZENÍ / HYDRAULIC PUMP OF VIBRATION AND STEERING | 1 | |
| 18 | 2125000084 | PODLOŽKA / WASHER | 4 | |
| 19 | 2985000006 | MATICE / NUT | 2 | |
| 20 | 31260790051 | VÝFUK / EXHAUST | 1 | |
| 21 | 3600000040 | TŘMEN / STIRRUP | 1 | |
| 22 | 2933010045 | ŠROUB / BOLT | 4 | |
| 23 | 2985000010 | MATICE / NUT | 9 | |
| 24 | 4200012200 | GUMOKOV / RUBBER MOUNTING | 4 | |
| 25 | 41486A | PODLOŽKA / WASHER | 4 | |
| 26 | 42671A | DISTANCE / DISTANCE | 4 | |
| 27 | 2933010100 | ŠROUB / BOLT | 4 | |
| 28 | 42672A | DRŽÁK VÝFUKU / EXHAUST HOLDER | 1 | |
| 29 | 2009202634 | TŘMEN / STIRRUP | 1 | |
| 31 | 31047A | TŘMEN / STIRRUP | 1 | |
| 32 | 41947A | TRUBKA VÝFUKU / EXHAUST PIPE | 1 | |
| 33 | 2125000105 | PODLOŽKA / WASHER | 4 | |
| 34 | 2127000010 | PODLOŽKA / WASHER | 1 | |
| 35 | 2933010028 | ŠROUB / BOLT | 1 | |
| 36 | 41334A | TRUBKA / PIPE | 1 | |
| 37 | 42087A | KONZOLA / CANTILEVER | 1 | |
| 38 | 42089A | PÁČKA / LEVER | 1 | |
| 39 | 41669A | KONZOLA VENTILU / VALVE HOLDER | 1 | |
| 40 | 2933008020 | ŠROUB / BOLT | 2 | |
| 41 | 2912008030 | ŠROUB / BOLT | 2 | |
| 42 | 2933006050 | ŠROUB / BOLT | 2 | |
| 43 | 6000000299 | TÁHLO OVLÁDACÍ / CONTROL CABLE | 1 | DO 03/2024 |
| 44 | 41981A | HRDLO / SOCKET | 1 | |
| 45 | 2913006012 | ŠROUB / BOLT | 1 | |
| 46 | 3126079237 | ČIDLO OLEJOVÉ / OIL SENSOR | 1 | |
| 47 | 3400000076 | HADICE / HOSE | 1 |

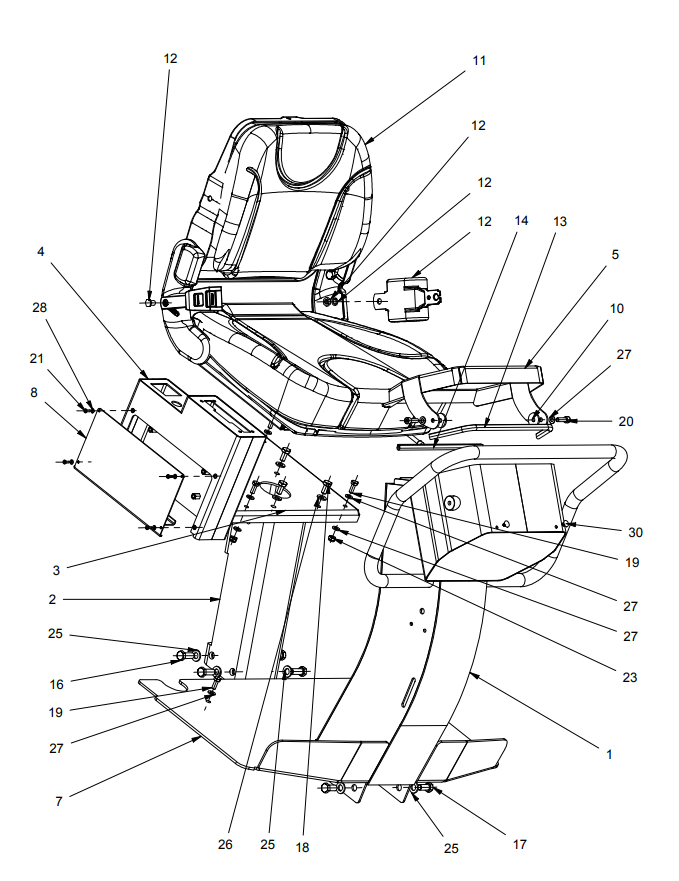

PLOŠINA / PLATFORM
| Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 20064A | SLOUPEK ŘÍZENÍ / STEERING COLUMN | 1 | |
| 2 | 41417A | SLOUPEK SEDAČKY / SEAT COLUMN | 1 | |
| 3 | 31094A | PLECH SEDAČKY / SEAT SHEET METAL | 1 | |
| 4 | 31058A | PANEL OVLÁDÁNÍ / CONTROL PANEL | 1 | |
| 5 | 31072A | KRYT PŘÍSTROJŮ / PANEL COVER | 1 | |
| 7 | 20074A | PLOŠINA / PLATFORM | 1 | |
| 8 | 31082A | OCHRANNÝ KRYT / COVER SHEET METAL | 1 | |
| 10 | 600041441A | PODLOŽKA / WASHER | 2 | |
| 11 | 6000090802 | SEDAČKA / SEAT | 1 | |
| 12 | 6000090803 | PÁS SAMONAVÍJECÍ / BELT SELFWINDING | 1 | |
| 13 | 60078 | LEMOVKA 1 / STRAP | 1 | |
| 14 | 60079 | LEMOVKA 2 | 1 | |
| 16 | 2933012030 | ŠROUB / BOLT | 4 | |
| 17 | 2933012025 | ŠROUB / BOLT | 4 | |
| 18 | 2933010020 | ŠROUB / BOLT | 4 | |
| 19 | 2933008020 | ŠROUB / BOLT | 8 | |
| 20 | 2912008025 | ŠROUB / BOLT | 6 | |
| 21 | 2798504012 | ŠROUB / BOLT | 4 | |
| 23 | 2985000008 | MATICE / NUT | 4 | |
| 25 | 2125000130 | PODLOŽKA / WASHER | 8 | |
| 26 | 2125000105 | PODLOŽKA / WASHER | 4 | |
| 27 | 2125000084 | PODLOŽKA / WASHER | 20 | |
| 28 | 2125000043 | PODLOŽKA / WASHER | 4 | |
| 30 | 6000000153 | ZÁSLEPKA / DUMMY PLUG | 2 |

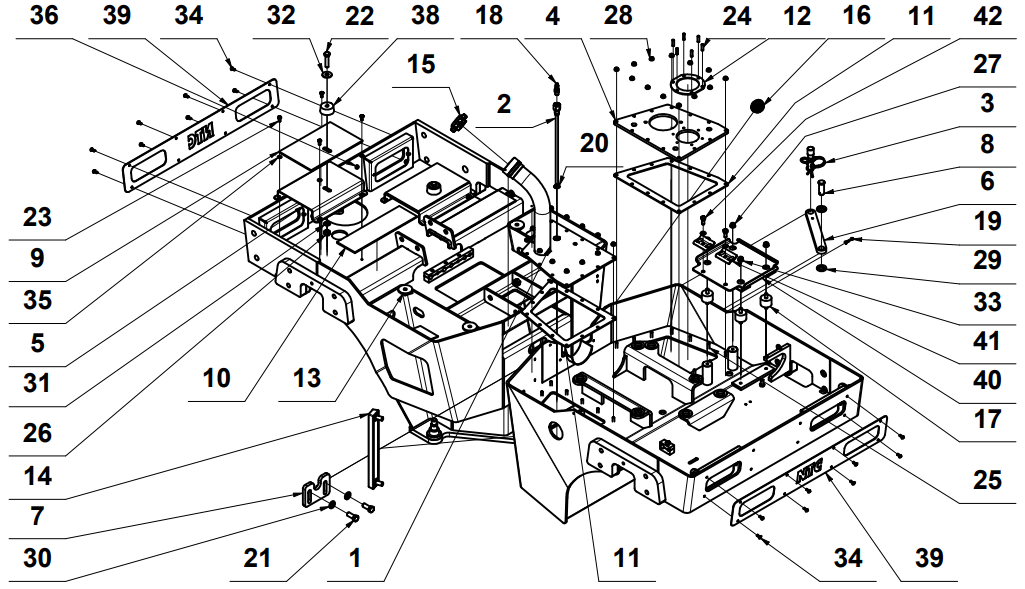

PŘÍSLUŠENSTVÍ RÁMŮ / ACCESSORIES OF FRAMES
| Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 31113A | VÍKO PALIVA / GASOLINE COVER | 1 | |
| 2 | 41431A | TRUBKA SACÍ / INTAKE PIPE | 1 | |
| 3 | 41643A | ČEP ARETACE / PIN ARREST | 1 | |
| 4 | 31053A | VÍKO HYDRAULIKY / HYDRAULICS COVER | 1 | |
| 5 | 31065A | NOSNÍK NÁDRŽE / TANK GIRDER | 2 | |
| 6 | 41414A | TYČ ZAJIŠŤOVACÍ / BLOCK ROD | 1 | |
| 7 | 41467A | ARETACE OSCILACE / ARREST OSCILATING | 1 | |
| 8 | 41411A | ČEP / PIN | 1 | |
| 9 | 41627A | PODLOŽKA ZADNÍ / BACK WASHER | 2 | |
| 10 | 41626A | PODLOŽKA PŘEDNÍ / FRONT WASHER | 2 | |
| 11 | 600031040A | TĚSNĚNÍ VÍKA / COVER PACKING | 2 | |
| 12 | 41422A | TĚSNĚNÍ PŘÍRUBY / FLANGE PACKING | 1 | |
| 13 | 41628A | PODLOŽKA KRUHOVÁ / RING WASHER | 4 | |
| 14 | 6385171921 | PALIVOZNAK / GASOLINE LEVEL GAUGE | 1 | |
| 6385181021 | PALIVOZNAK / GASOLINE LEVEL GAUGE | 1 | alternativní provedení | |
| 15 | 4014014029 | UZÁVĚR NÁDRŽE /TANK CAP | 1 | |
| 16 | 6385006696 | OLEJOZNAK / OIL LEVEL GAUGE | 1 | |
| 17 | 4216124284 | GUMOKOV / RUBBER MOUNTING | 4 | |
| 18 | 4014014018 | HRDLO / PEER SOCKET | 1 | |
| 19 | 2940040025 | ZÁVLAČKA / SPLIT PIN | 1 | |
| 20 | 3931020814 | KROUŽEK CU / RING CU | 1 | |
| 21 | 2933012030 | ŠROUB / BOLT | 2 | |
| 22 | 2931010045 | ŠROUB / BOLT | 2 | |
| 23 | 2933006012 | ŠROUB / BOLT | 8 | |
| 24 | 2938006016 | ŠROUB / BOLT | 19 | |
| 25 | 2938006020 | ŠROUB / BOLT | 13 | |
| 26 | 2985000010 | MATICE / NUT | 2 | |
| 27 | 2985000008 | MATICE / NUT | 4 | |
| 28 | 2692300006 | MATICE / NUT | 26 | |
| 29 | 2125000170 | PODLOŽKA / WASHER | 2 | |
| 30 | 2125000130 | PODLOŽKA / WASHER | 2 | |
| 31 | 2125000105 | PODLOŽKA / WASHER | 2 | |
| 32 | 2902100010 | PODLOŽKA / WASHER | 2 | |
| 33 | 2125000084 | PODLOŽKA / WASHER | 6 | |
| 34 | 2738005014 | PODLOŽKA / WASHER | 16 | |
| 35 | 2125000064 | PODLOŽKA / WASHER | 8 | |
| 36 | 2692300005 | MATICE / NUT | 16 | |
| 37 | 3800000013 | ZÁTKA / STOPPER | 2 | |
| 38 | 4210208850 | DORAZ MALÝ / SMALL STOP | 2 | |
| 39 | 31530A | MASKA SVĚTEL / LIGHT MASK | 2 | |
| 40 | 31049A | DESKA AKUMULÁTORU / AKU PLATE | 1 | |
| 41 | 6000000071 | DRŽÁK AKUMULÁTORU / AKU HOLDER | 2 | |
| 42 | 2933008020 | SŘOUB / BOLT | 2 |

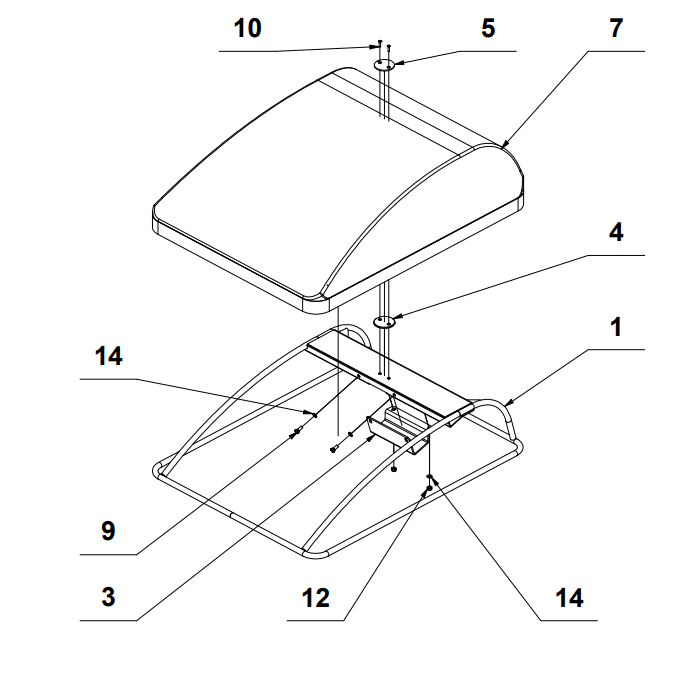

STŘÍŠKA / CANOPY
| Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 20095A | RÁM STŘÍŠKY / ROOF FRAME | 1 | |
| 3 | 31106A | KONZOLA / BRACKET | 1 | |
| 4 | 41652A | DISTANCE MAJÁKU / SPACING BEACON | 1 | |
| 5 | 41653A | PODLOŽKA MAJÁKU / WASHER BEACON | 1 | |
| 7 | 600020097A | PLACHTA STŘÍŠKY / CANOPY | 1 | |
| 9 | 2933010025 | ŠROUB / BOLT | 2 | |
| 10 | 2799106025 | ŠROUB / BOLT | 2 | |
| 12 | 2985000010 | MATICE / NUT | 2 | |
| 14 | 2125000105 | PODLOŽKA / WASHER | 4 |

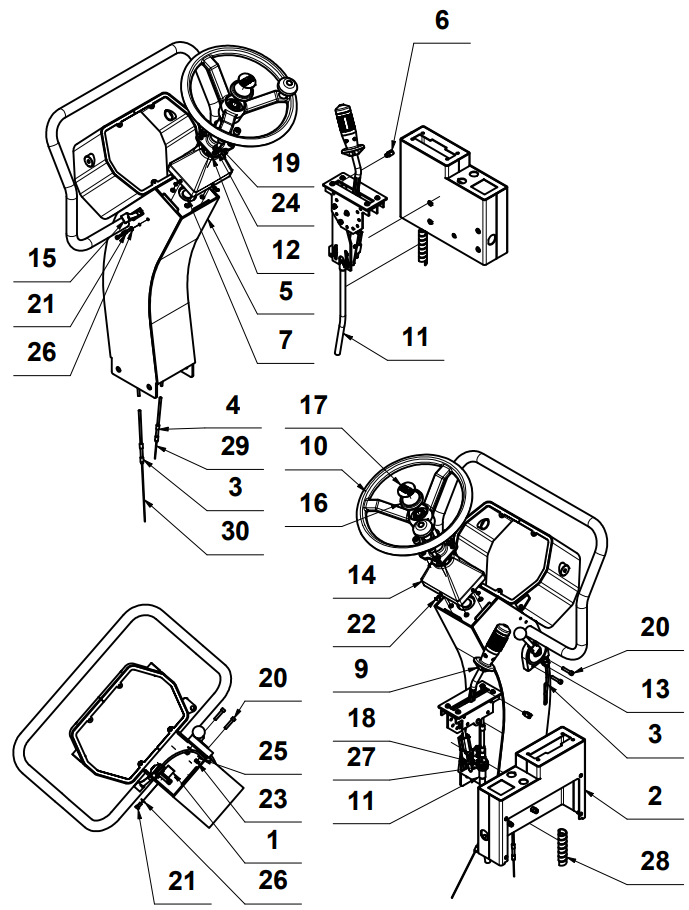

OVLÁDÁNÍ / CONTROL
| Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 41474A | DRŽÁK SYTIČE / CHOKE HOLDER | 1 | POUZE HONDA / ONLY HONDA |
| 2 | 31058A | PANEL OVLÁDÁNÍ / CONTROL PANEL | 1 | DO 03/2024 |
| 3 | 41709A | BOWDEN PLYNU / THROTTLE BOWDEN | 1 | HONDA |
| 41952A | BOWDEN PLYNU / THROTTLE BOWDEN | 1 | HATZ | |
| 4 | 41710A | BOWDEN SYTIČE / CHOKE CABLE | 1 | POUZE HONDA / ONLY HONDA |
| 5 | 20064A | SLOUPEK / COLUMN | 1 | |
| 6 | 41657A | ČEP PÁKY / PIN LEVER | 1 | |
| 7 | 6000010038 | JEDNOTKA ŘÍZENÍ / STEERING CONTROL UNIT | 1 | |
| 8 | 2934000006 | MATICE / NUT | 2 | |
| 9 | 41966A | PÁKA OVLÁDÁNÍ / CONTROL LEVER | 1 |
do / up to 03/2024 |
| 6000000339 | PÁKA OVLÁDÁNÍ / CONTROL LEVER | 1 | od / since 04/2024 | |
| 10 | 6000320175 | VOLANT COBO / STEER WHEEL COBO | 1 | |
| 11 | 6000000299 | TÁHLO OVLÁDÁCÍ / OPERATING ROD (2750 mm) | 1 | |
| 6410602500 | TÁHLO OVLÁDÁCÍ / OPERATING ROD (2500 mm) | 1 | pouze motory HATZ do vč. 201 | |
| 12 | 6000110125 | SLOUPEK VOLANTU / STEERING POST | 1 | |
| 13 | 6000000110 | PÁKA PLYNU / THROTTLE LEVER | 1 | |
| 14 | 600041618A | KRYT SLOUPKU / COVER POST | 1 | |
| 15 | 6000000091 | PÁČKA SYTIČE / CHOKE LEVER | 1 | POUZE HONDA / ONLY HONDA |
| 16 | 6000470064 | VÍČKO VOLANTU COBO / COVER STEERING COBO | 1 | |
| 17 | 9310000000 | LOGO / LOGO | 1 | |
| 18 | 2936001615 | MATICE / NUT | 2 | |
| 19 | 2912010025 | ŠROUB / BOLT | 4 | |
| 20 | 2912006030 | ŠROUB / BOLT | 2 | |
| 21 | 2912005012 | ŠROUB / BOLT | 2 | POUZE HONDA / ONLY HONDA |
| 22 | 2798303513 | ŠROUB / BOLT | 3 | |
| 23 | 2985000006 | MATICE / NUT | 2 | |
| 24 | 2125000105 | PODLOŽKA / WASHER | 4 | |
| 25 | 2125000064 | PODLOŽKA / WASHER | 2 | |
| 26 | 2125000053 | PODLOŽKA / WASHER | 2 | POUZE HONDA / ONLY HONDA |
| 27 | 2125000170 | PODLOŽKA / WASHER | 2 | |
| 28 | 60080 | OCHRANNÁ SPIRÁLA / PROTECTION SPIRAL | 1 | |
| 29 | 3510000011 | LANKO OCELOVÉ / STEEL CABLE | 1 | POUZE HONDA / ONLY HONDA |
| 30 | 3510000010 | LANKO OCELOVÉ / STEEL CABLE | 1 |

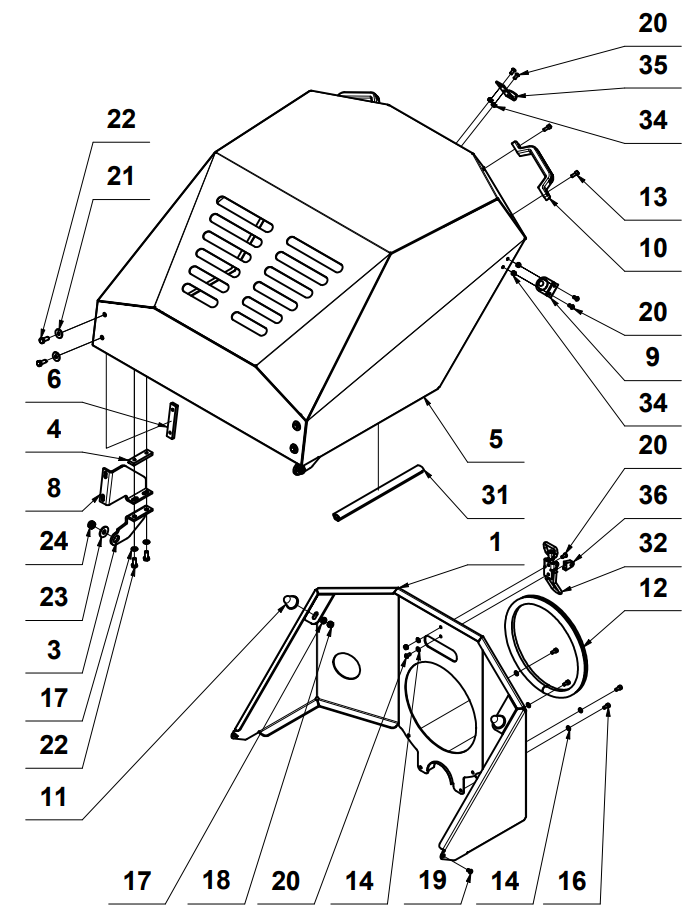

KAPOTÁŽ / COMPLETE BONNET
| Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 31103B | STĚNA ZADNÍ / REAR WALL | 1 | |
| 2 | 31075A | PANT LEVÝ / LEFT HINGE | 1 | |
| 3 | 31076A | PANT PRAVÝ / RIGHT HINGE | 1 | |
| 4 | 41439A | DESKA M / BOARD M | 2 | |
| 5 | 20102A | KAPOTA SKLOPNÁ / COMPLETE BONNET | 1 | |
| 6 | DESKA V / BOARD V | 2 | ||
| 7 | 31073A | DRŽÁK LEVÝ / LEFT HOLDER | 1 | |
| 8 | 31074A | DRŽÁK PRAVÝ / RIGHT HOLDER | 1 | |
| 9 | 41468A | DORAZ KAPOTY / BONNET STOP | 2 | |
| 10 | 4014014027 | MADLO PLASTOVÉ / PLASTIC HANDLE | 2 | |
| 11 | 4200007616 | GUMOKOV / RUBBER MOUNTING | 2 | |
| 12 | 4600546001 | TĚSNĚNÍ 1 / PACKING 1 | 1 | |
| 13 | 2912006014 | ŠROUB / BOLT | 4 | |
| 14 | 2125000064 | PODLOŽKA / WASHER | 10 | |
| 16 | 2912006012 | ŠROUB / BOLT | 4 | |
| 17 | 2125000084 | PODLOŽKA / WASHER | 6 | |
| 18 | 2985000008 | MATICE / NUT | 2 | |
| 19 | 2738006010 | ŠROUB / BOLT | 2 | |
| 20 | 2738006012 | ŠROUB / BOLT | 8 | |
| 21 | 2902100008 | PODLOŽKA / WASHER | 4 | |
| 22 | 2933008020 | ŠROUB / BOLT | 8 | |
| 23 | 2902100010 | PODLOŽKA / WASHER | 2 | |
| 24 | 2985000010 | MATICE / NUT | 2 | |
| 32 | 6000030004 | SPONA STAHOVACÍ / CLIP | 1 | |
| 34 | 2985000006 | MATICE / NUT | 11 | |
| 35 | 6000030005 | HÁČEK SPONY / HOOK OF CLIP | 1 | |
| 36 | 31812A | OKO / CONNECTING ROD | 1 |

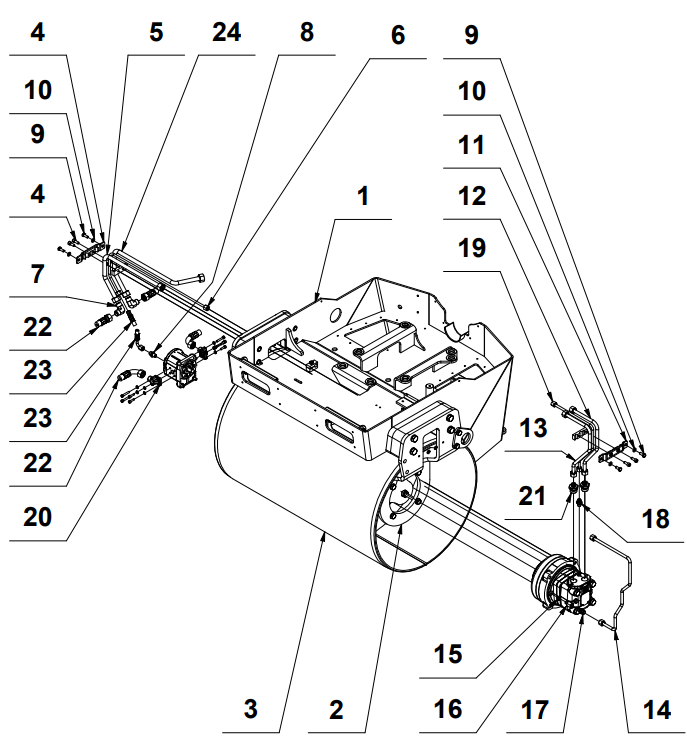

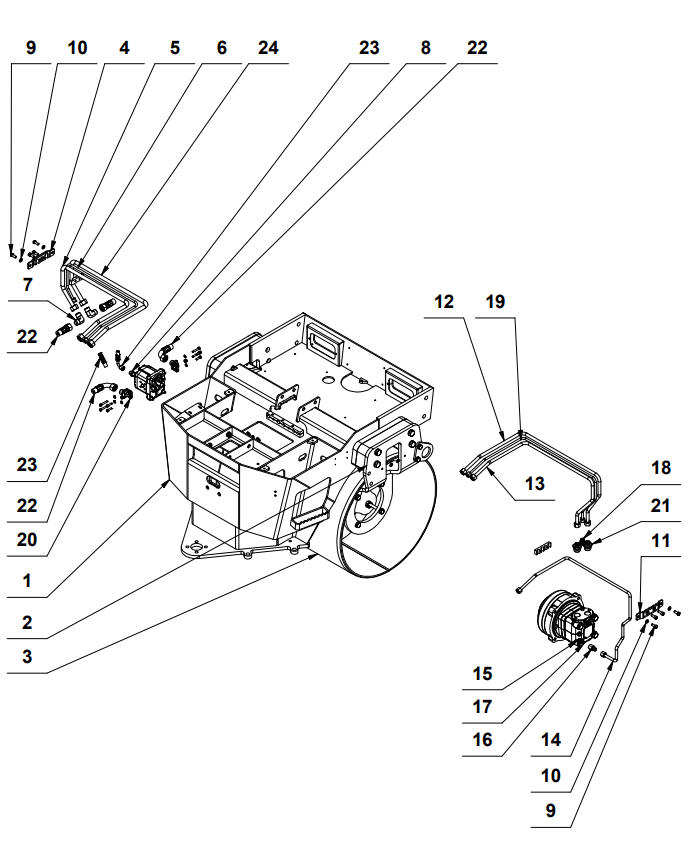

HYDRAULIKA PŘ. BĚHOUNU / HYDRAULIC OF FRONT PART
| Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 20062A | RÁM PŘEDNÍ / FRONT FRAME | 1 | |
| 2 | 31099C | KONZOLY S VIBRACÍ / BRACKETS | 1 | VT90; VT90H |
| 31111C | KONZOLY S VIBRACÍ / BRACKETS | VT100; VT100H | ||
| 3 | 20083B | BĚHOUN VIBRAČNÍ / VIBRATORY DRUM | 1 | VT90; VT90H |
| 20099B | BĚHOUN VIBRAČNÍ / VIBRATORY DRUM | VT100; VT100H | ||
| 4 | 41402A | DRŽÁK / HOLDER | 1 | |
| 5 | 41996A | TRUBKA VIB. PŘ. 1 / TUBE VIB. FRONT 1 | 1 | VT90; VT90H |
| 41996B | TRUBKA VIB. PŘ. 1 / TUBE VIB. FRONT 1 | VT100; VT100H | ||
| 6 | 41997A | TRUBKA VIB. PŘ. 2 / TUBE VIB. FRONT 2 | 1 | VT90; VT90H |
| 41997B | TRUBKA VIB. PŘ. 2 / TUBE VIB. FRONT 2 | VT100; VT100H | ||
| 7 | 3800000027 | L SPOJKA / L COUPLING | 2 | |
| 8 | 3800000023 | PŘÍPOJKA PŘÍMÁ /STRAIGHT CONNECTION | 1 | |
| 9 | 2933008020 | ŠROUB / BOLT | 4 | |
| 10 | 2125000084 | PODLOŽKA / WASHER | 4 | |
| 11 | 42530A | DRŽÁK / HOLDER | 1 | |
| 12 | 32324A | TRUBKA B / TUBE B | 1 | VT90; VT90H |
| 32417A | TRUBKA B / TUBE B | VT100; VT100H | ||
| 13 | 32322A | TRUBKA A / TUBE A | 1 | VT90; VT90H |
| 32415A | TRUBKA A / TUBE A | VT100; VT100H | ||
| 14 | 32328A | TRUBKA BRZDOVÁ / BRAKE TUBE | 1 | VT90; VT90H |
| 32421A | TRUBKA BRZDOVÁ / BRAKE TUBE | VT100; VT100H | ||
| 15 | 3800000020 | TĚSNĚNÍ /SEAL | 1 | |
| 16 | 3800000019 | PRODLOUŽENÍ / EXTENSION | 1 | |
| 17 | 3800000050 | PŘÍPOJKA PŘÍMÁ /STRAIGHT CONNECTION | 1 | |
| 18 | 3800000051 | PŘÍPOJKA PŘÍMÁ /STRAIGHT CONNECTION | 1 | |
| 32326A | TRUBKA ODPADNÍ / WASTE PIPE | 1 | VT90; VT90H | |
| 19 | 32419A | TRUBKA ODPADNÍ / WASTE PIPE | VT100; VT100H | |
| 20 | 3800000040 | PŘÍRUBA / FLANGE | 2 | |
| 21 | 3800000044 | PŘÍPOJKA PŘÍMÁ /STRAIGHT CONNECTION | 2 | |
| 22 | HYDR. HADICE 12 / HYDR. HOSE 12 | 2 | ||
| 23 | HYDR. HADICE 13 / HYDR. HOSE 13 | 1 | ||
| 24 | 42001A | TRUBKA VIB. PŘ. 3 / TUBE VIB. FRONT 3 | 1 | VT90; VT90H |
| 42001B | TRUBKA VIB. PŘ. 3 / TUBE VIB. FRONT 3 | VT100; VT100H |
HYDRAULIKA ZAD. BĚHOUNU / HYDRAULIC OF REAR PART
| Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 20063B | RÁM ZADNÍ / REAR FRAME | 1 | |
| 2 | 31099C | KONZOLY S VIBRACÍ / BRACKETS | 1 | VT90; VT90H |
| 31111C | KONZOLY S VIBRACÍ / BRACKETS | VT100; VT100H | ||
| 3 | 20083B | BĚHOUN VIBRAČNÍ / VIBRATORY DRUM - VT90, VT90H | 1 | VT90; VT90H |
| 20099B | BĚHOUN VIBRAČNÍ / VIBRATORY DRUM - VT100, VT100H | VT100; VT100H | ||
| 4 | 41402A | DRŽÁK /HOLDER | 1 | |
| 5 | 31621A | TRUBKA VIB. ZAD. 1 / TUBE VIB. REAR 1 | 1 | VT90; VT90H |
| 31621B | TRUBKA VIB. ZAD. 1 / TUBE VIB. REAR 1 | VT100; VT100H | ||
| 6 | 31622A | TRUBKA VIB. ZAD. 2 / TUBE VIB. REAR 2 | VT90; VT90H | |
| 31622B | TRUBKA VIB. ZAD. 2 / TUBE VIB. REAR 2 | 1 | VT100; VT100H | |
| 7 | 3800000027 | L-SPOJKA / L-COUPLING | 2 | |
| 8 | 3800000023 | PŘÍPOJKA PŘÍMÁ / STRAIGHT CONNECTION | 1 | |
| 9 | 2933008020 | ŠROUB / BOLT | 4 | |
| 10 | 2125000084 | PODLOŽKA / WASHER | 4 | |
| 11 | 42530A | DRŽÁK / HOLDER | 1 | |
| 12 | 32334A | TRUBKA B / TUBE B | 1 | VT90; VT90H |
| 32341A | TRUBKA B / TUBE B | VT100; VT100H | ||
| 13 | 32332A | TRUBKA A / TUBE A TRUBKA A / TUBE A - VT100, VT100H |
1 | VT90; VT90H |
| 32343A | TRUBKA A / TUBE A | VT100; VT100H | ||
| 14 | 32338A | TRUBKA BRZDOVÁ / BRAKE TUBE | VT90; VT90H | |
| 32347A | TRUBKA BRZDOVÁ / BRAKE TUBE | 1 | VT100; VT100H | |
| 15 | 3800000020 | TĚSNĚNÍ / SEAL | 1 | |
| 16 | 3800000019 | PRODLOUŽENÍ / EXTENSION | 1 | |
| 17 | 3800000050 | PŘÍPOJKA PŘÍMÁ / STRAIGHT CONNECTION | 1 | |
| 18 | 3800000051 | PŘÍPOJKA PŘÍMÁ / STRAIGHT CONNECTION | 1 | |
| 19 | 32336A | TRUBKA ODPADNÍ / WASTE PIPE | 1 | VT90; VT90H |
| 32345A | TRUBKA ODPADNÍ / WASTE PIPE | VT100; VT100H | ||
| 20 | 3800000040 | PŘÍRUBA / FLANGE | 2 | |
| 21 | 3800000044 | PŘÍPOJKA PŘÍMÁ / STRAIGHT CONNECTION | 2 | |
| 22 | HYDR. HADICE 12 / HYDR. HOSE 12 | 2 | ||
| 23 | HYDR. HADICE 13 / HYDR. HOSE 13 | 1 | ||
| 24 | 31623A | TRUBKA VIB. ZAD. 3 / TUBE VIB. REAR 3 - VT90, VT90H | 1 | |
| 31623B | TRUBKA VIB. ZAD. 3 / TUBE VIB. REAR 3 - VT100, VT100H |

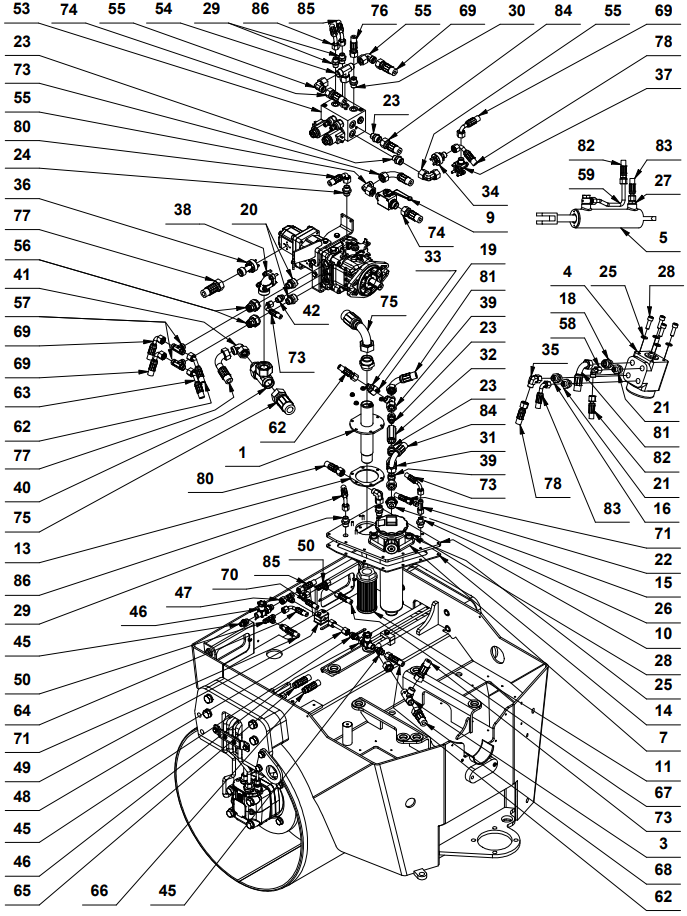

HYDRAULIKA HNACÍHO AGREGÁTU / HYDRAULIC OF DRIVING SET
| Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 41658A | PŘÍRUBA SÁNÍ / SUCTION FLANGE | 1 | |
| 3 | 3800000034 | T-SPOJKA / T-COUPLING | 1 | |
| 4 | 6000010038 | JEDNOTKA ŘÍZENÍ / DRIVE UNIT | 1 | |
| 5 | 6000010049 | HYDRAULICKÝ VÁLEC ŘÍZENÍ / HYDRAULIC CYLINDER OF STEERING | 1 | |
| 6 | 2127000084 | PODLOŽKA / WASHER | 2 | |
| 7 | 6000010046 | OLEJOVÝ FILTR KOMPLETNÍ / OIL FILTER ASSY | 1 | |
| 7-1 | 6000010052 | VLOŽKA FILTRU OLEJE / HYDRAULIC OIL FILTER ELEMENT | 1 | |
| 8 | 2912008080 | ŠROUB / BOLT | 2 | |
| 9 | 3800000024 | VENTIL / VALVE | 1 | |
| 10 | 31053A | VÍKO HYDRAULIKY/ HYDRAULIC COVER | 1 | |
| 11 | 6000010047 | OLEJOVÝ FILTR (KOŠ SACÍ) / OIL FILTER (SUCTION STRAINER) | 1 | |
| 12 | 3800000047 | REDUKCE / REDUCTION | 1 | |
| 13 | 41422A | TĚSNĚNÍ / SEAL | 1 | |
| 14 | 600031040A | TĚSNĚNÍ / SEAL | 1 | |
| 15 | 3800000023 | PŘÍPOJKA PŘÍMÁ / STRAIGHT CONNECTION | 1 | |
| 16 | 3800000027 | PŘÍPOJKA PŘÍMÁ / STRAIGHT CONNECTION | 1 | |
| 17 | 2913006016 | ŠROUB / BOLT | 6 | |
| 18 | 3800000052 | PŘÍPOJKA PŘÍMÁ / STRAIGHT CONNECTION | 1 | |
| 19 | 2692300006 | MATICE / NUT | 6 | |
| 20 | 3800000039 | PŘÍPOJKA PŘÍMÁ / STRAIGHT CONNECTION | 2 | |
| 21 | 6020003824 | PŘÍPOJKA PŘÍMÁ / STRAIGHT CONNECTION | 2 | |
| 22 | 3800000029 | T-SPOJKA / T-COUPLING | 1 | |
| 23 | 3800000045 | PŘÍPOJKA PŘÍMÁ / STRAIGHT CONNECTION | 4 | |
| 24 | 3800000038 | PŘÍPOJKA PŘÍMÁ / STRAIGHT CONNECTION | 1 | |
| 25 | 2125000105 | PODLOŽKA / WASHER | 6 | |
| 26 | 3800000042 | PŘÍPOJKA PŘÍMÁ / STRAIGHT CONNECTION | 1 | |
| 27 | 3800000058 | PŘÍPOJKA PŘÍMÁ / STRAIGHT CONNECTION | 1 | |
| 28 | 2912010030 | ŠROUB / BOLT | 6 | |
| 29 | 3800000048 | PŘÍPOJKA PŘÍMÁ / STRAIGHT CONNECTION | 3 | |
| 30 | 3800000043 | PŘÍPOJKA PŘÍMÁ / STRAIGHT CONNECTION | 2 | |
| 31 | 3800000036 | PŘÍPOJKA PŘÍMÁ / STRAIGHT CONNECTION | 1 | |
| 32 | 6000010044 | VENTIL / VALVE | 1 | |
| 33 | 3800000046 | REDUKCE / REDUCTION | 1 | |
| 34 | 3800000057 | PŘÍRUBA / FLANGE | 1 | |
| 35 | 3800000054 | L-SPOJKA / L-COUPLING | 2 | |
| 36 | 3800000056 | PŘÍRUBA / FLANGE | 1 | |
| 37 | 3800000059 | PŘÍRUBA / FLANGE | 1 | |
| 38 | 3800000041 | PŘÍRUBA / FLANGE | 1 | |
| 39 | 3800000030 | T-SPOJKA / T-COUPLING | 2 | |
| 40 | 3800000032 | T-SPOJKA / T-COUPLING | 1 | |
| 41 | 3800000055 | L-SPOJKA / L-COUPLING | 1 | |
| 42 | 3800000037 | PŘÍPOJKA PŘÍMÁ / STRAIGHT CONNECTION | 1 | |
| 45 | 3800000050 | PŘÍPOJKA PŘÍMÁ / STRAIGHT CONNECTION | 4 | |
| 46 | 3800000022 | VENTIL / VALVE | 2 | |
| 47 | 3800000028 | T-SPOJKA / T-COUPLING | 1 | |
| 48 | 32330A | PRODLOUŽENÍ / EXTENSION | 1 | |
| 49 | 3800000021 | DRŽÁK / HOLDER | 1 | |
| 50 | 3800000062 | T-SPOJKA / T-COUPLING | 2 | |
| 53 | 6000010053 | BLOK OVLÁDÁNÍ / CONTROL BLOCK | 1 | |
| 54 | 3800000031 | T-SPOJKA / T-COUPLING | 1 | |
| 55 | 3800000053 | L-SPOJKA / L-COUPLING | 4 | |
| 56 | 3800000035 | PŘÍPOJKA PŘÍMÁ / STRAIGHT CONNECTION | 2 | |
| 57 | 3800000033 | T-SPOJKA / T-COUPLING | 2 | |
| 58 | 3800000061 | L-SPOJKA / L-COUPLING | 1 | |
| 59 | 32469A | HYDRAULICKÁ TRUBKA / HYDRAULIC PIPE | 1 | |
| 61 | HYDR. HADICE 1 / HYDR. HOSE 1 | 1 | ||
| 62 | HYDR. HADICE 2 / HYDR. HOSE 2 | 1 | ||
| 63 | HYDR. HADICE 3 / HYDR. HOSE 3 | 1 | ||
| 64 | HYDR. HADICE 4 / HYDR. HOSE 4 | 1 | ||
| 65 | HYDR. HADICE 5 / HYDR. HOSE 5 | 1 | ||
| 66 | HYDR. HADICE 6 / HYDR. HOSE 6 | 1 | ||
| 67 | HYDR. HADICE 7 / HYDR. HOSE 7 | 1 | ||
| 68 | HYDR. HADICE 8 / HYDR. HOSE 8 | 1 | ||
| 69 | HYDR. HADICE 9 / HYDR. HOSE 9 | 1 | ||
| 70 | HYDR. HADICE 10 / HYDR. HOSE 10 | 1 | ||
| 71 | HYDR. HADICE 11 / HYDR. HOSE 11 | 1 | ||
| 72 | HYDR. HADICE 12 / HYDR. HOSE 12 | 4 | ||
| 73 | HYDR. HADICE 13 / HYDR. HOSE 13 | 2 | ||
| 74 | HYDR. HADICE 14 / HYDR. HOSE 14 | 1 | ||
| 75 | HYDR. HADICE 15 / HYDR. HOSE 15 | 1 | ||
| 76 | HYDR. HADICE 16 / HYDR. HOSE 16 | 1 | ||
| 77 | HYDR. HADICE 17 / HYDR. HOSE 17 | 1 | ||
| 78 | HYDR. HADICE 18 / HYDR. HOSE 18 | 1 | ||
| 79 | HYDR. HADICE 19 / HYDR. HOSE 19 | 1 | ||
| 80 | HYDR. HADICE 20 / HYDR. HOSE 20 | 1 | ||
| 81 | HYDR. HADICE 21 / HYDR. HOSE 21 | 1 | ||
| 82 | HYDR. HADICE 22 / HYDR. HOSE 22 | 1 | ||
| 83 | HYDR. HADICE 23 / HYDR. HOSE 23 | 1 | ||
| 84 | HYDR. HADICE 24 / HYDR. HOSE 24 | 1 | ||
| 85 | HYDR. HADICE 25 / HYDR. HOSE 25 | 1 | ||
| 86 | HYDR. HADICE 26 / HYDR. HOSE 26 | 1 |
ELEKTROINSTALACE / ELECTR. INSTALATION
| Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 20090B | RÁM PŘEDNÍ / FRONT FRAME | 1 | |
| 2 | 20063B | RÁM ZADNÍ / REAR FRAME | 1 | |
| 3 | 20064A | SLOUPEK / COLUMN | 1 | |
| 4 | 31063A | PLECH ODPOJOVAČE / SHEET DISCONNECTING | 1 | |
| 5 | 6020003702 | SIRÉNA / HORN | 1 | |
| 6 | KONTAKT / CONTACT | 1 | ||
| 7 | ODPOJOVAČ AKUMULÁTORU / MASTER SWITCH | 1 | ||
| 8 | 6000000296 | POČÍTADLO MOTOHODIN / HOURMETER | 1 | HONDA |
| 6000000297 | POČÍTADLO MOTOHODIN / HOURMETER | 1 | HATZ | |
| 9 | 2798504016 | ŠROUB / BOLT | 2 | |
| 10 | 2125000043 | PODLOŽKA / WASHER | 2 | |
| 11 | 2985000004 | MATICE / NUT | 4 | |
| 12 | 2798504010 | ŠROUB / BOLT | 2 | |
| 13 | 2933006020 | ŠROUB / BOLT | 2 | |
| 14 | 2125000064 | PODLOŽKA / WASHER | 9 | |
| 15 | 2985000006 | MATICE / NUT | 2 | |
| 16 | 2933006010 | ŠROUB / BOLT | 5 | |
| 17 | 41644A | PANEL OVLÁDÁNÍ / CONTROL PANEL | 1 | |
| 18 | SKŘÍŇKA POJISTKOVÁ / FUSE BOX | 1 | ||
| 19 | 2934000008 | MATICE / NUT | 1 | |
| 20 | 2125000084 | PODLOŽKA / WASHER | 8 | |
| 21 | 31049A | DRŽÁK AKUMULÁTORU / BATERY HOLDER | 1 | |
| 22 | 4216124284 | GUMOKOV / RUBBER MOUNT | 4 | |
| 23 | 2933008016 | ŠROUB / BOLT | 2 | |
| 24 | TĚSNĚNÍ / SEAL | 1 | ||
| 25 | 6020002194 | AKUMULÁTOR / BATERY | 1 | |
| 26 | 2125000053 | PODLOŽKA / WASHER | 2 | |
| 27 | 2934000005 | MATICE / NUT | 2 | |
| 28 | 2798505016 | ŠROUB / BOLT | 2 | |
| 29 | 2798506025 | ŠROUB / BOLT | 1 | |
| 30 | 2692300006 | MATICE / NUT | 3 | |
| 31 | 31054A 31148A |
DESKA PŘÍSTROJOVÁ / DASHBOARD | 1 | HONDA |
| 31148A | DESKA PŘÍSTROJOVÁ / DASHBOARD | 1 | HATZ | |
| 32 | 2738005012 | ŠROUB / BOLT | 4 | |
| 33 | 2985000008 | MATICE / NUT | 5 | |
| 34 | 6000000071 | DRŽÁK AKUMULÁTORU / BATERY HOLDER | 2 | |
| 35 | SVORKA BATERIOVÁ / BATERY CLAMP | 2 | ||
| 36 | 6020003108 | SVĚTLOMET PRACOVNÍ LED / WORK HEADLIGHT LED | 4 | |
| 6020003121 | SVĚTLOMET PRACOVNÍ H3 / WORK HEADLIGHT H3 | 4 | ||
| 37 | 31531A | PLECH SVĚTLA / LIGHT SHEET | 2 | |
| 38 | 2912005012 | ŠROUB / BOLT | 4 | |
| 39 | 2902100053 | PODLOŽKA / WASHER | 4 | |
| 40 | 2933006010 | ŠROUB / BOLT | 4 |

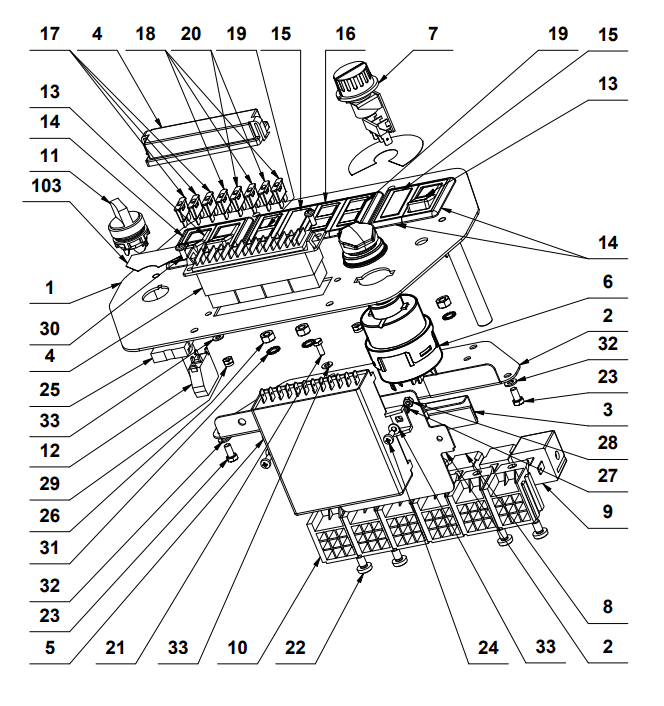

PŘÍSTROJOVÁ DESKA / DASHBOARD
| Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 31055A | DESKA PŘÍSTROJOVÁ / DASHBOARD | 1 | |
| 2 | 41622A | PLECH INSTALACE / INSTALATION PLATE | 1 | |
| 3 | 41623A | LIŠTA POJISTNÁ / SAFETY BAR | 1 | |
| 4 | POJISTKOVÁ SKŘÍŇ / FUSE BOX | 1 | ||
| 5 | 6020002217 | ČASOVAČ BRZDY / UNIVERSAL TIMER | 1 | |
| 6 | SKRÍŇKA SPÍNACÍ / CLOSING BOX | 1 | ||
| 7 | POTENCIOMETR / POTENTIOMETER | 1 | ||
| 8 | RELÉ / RELAY | 5 | ||
| 9 | RELÉ AKUSTICKÉ SIGNALIZACE / ACOUSTIC RELAY | 1 | ||
| 10 | PATICE RELÉ / RELAY BASE | 6 | ||
| 11 | HLAVICE / HEAD | 1 | ||
| 12 | KONTAKT SPÍNACÍ (ZELENÝ) / CONTACT (GREEN) | 1 | ||
| 13 | SPÍNAČ / SWITCH | 3 | ||
| 14 | RÁMEČEK KONCOVÝ / ENDING FRAME | 6 | ||
| 15 | KRYT / COVER KRYT / COVER HATZ |
2 | HONDA | |
| KRYT / COVER | 1 | HATZ | ||
| 16 | RÁMEČEK STŘEDOVÝ / CENTRAL FRAME | 2 | ||
| 17 | POJISTKA 10A / FUSE 10A | 3 | ||
| 18 | POJISTKA 15A / FUSE 15A | 3 | ||
| 19 | KRYTKA S KONTROLKOU / COVER WITH CONTROLLER HONDA | 3 | HONDA | |
| KRYTKA S KONTROLKOU / COVER WITH CONTROLLER HATZ | 4 | HATZ | ||
| 20 | POJISTKA 7,5A / FUSE 7,5A | 2 | ||
| 21 | 2933004010 | ŠROUB / BOLT | 2 | |
| 22 | 2798506010 | ŠROUB / BOLT | 4 | |
| 23 | 2933005010 | ŠROUB / BOLT | 2 | |
| 24 | 2798504010 | ŠROUB / BOLT | 2 | |
| 25 | 6020002141 | DÍL SPOJOVACÍ / CONNECTION PIECE | 1 | |
| 26 | 2934000006 | MATICE / NUT | 4 | |
| 27 | 2679700043 | PODLOŽKA OZUBENÁ / TOOTHED WASHER | 2 | |
| 28 | 2934000004 | MATICE / NUT | 2 | |
| 29 | 2985000004 | MATICE / NUT | 2 | |
| 30 | 2933004010 | ŠROUB / BOLT | 2 | |
| 31 | 2679700064 | PODLOŽKA OZUBENÁ / TOOTHED WASHER | 4 | |
| 32 | 2125000053 | PODLOŽKA / WASHER | 2 | |
| 33 | 2125000043 | PODLOŽKA / WASHER | 8 |
PANEL OVLÁDÁNÍ / CONTROL PANEL
| Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 31058A | PANEL OVLÁDÁNÍ / CONTROL PANEL | 1 | |
| 2 | 6020002138 | TLAČÍTKO STOP / STOP BUTTON | 1 | |
| 3 | SPÍNAČ / SWITCH | 1 | ||
| 4 | KRYTKA / COVER | 1 | ||
| 5 | 6020002141 | DÍL SPOJOVACÍ / CONNECTION PIECE | 1 | |
| 6 | 6020002139 | KONTAKT ROZPÍNACÍ (ČERVENÝ) / CONTACT (RED) | 1 | |
| 7 | 6020002140 | KONTAKT SPÍNACÍ (ZELENÝ) / CONTACT (GREEN) | 1 | |
| 8 | 6020200220 | TLAČÍTKO SPÍNACÍ MERIT / PUSH BUTTON | 1 | |
| 9 | 6020013142 | ZÁSUVKA 12V / SOCKET 12V | 1 |

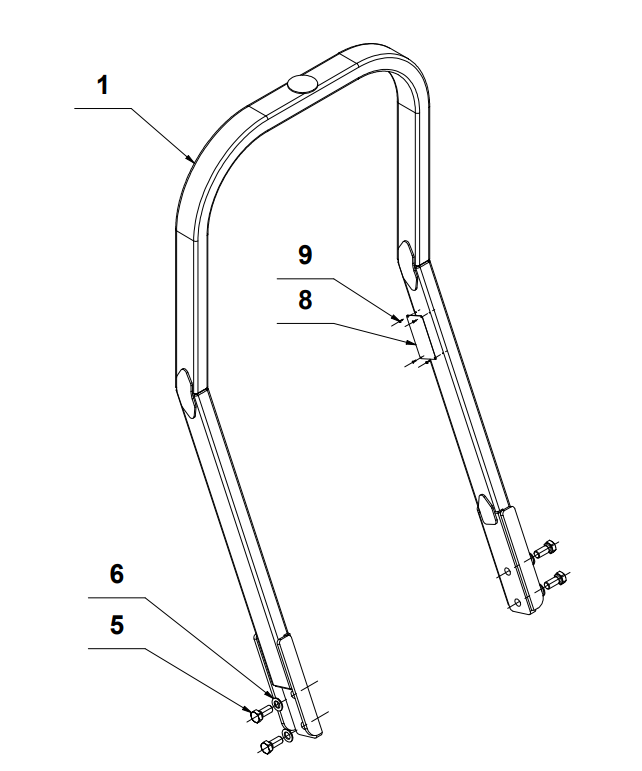

ROPS PEVNÝ / FRAME ROPS
| Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 31021A | ROPS PEVNÝ | 1 | |
| 5 | 2933002045 | ŠROUB / BOLT | 4 | |
| 6 | 2012000210 | PODLOŽKA / WASHER | 4 | |
| 8 | 3010010002 | ŠTÍTEK ROPS / LABEL | 1 | |
| 9 | 2733724100 | NÝT TRHACÍ AL / RIVET | 4 |

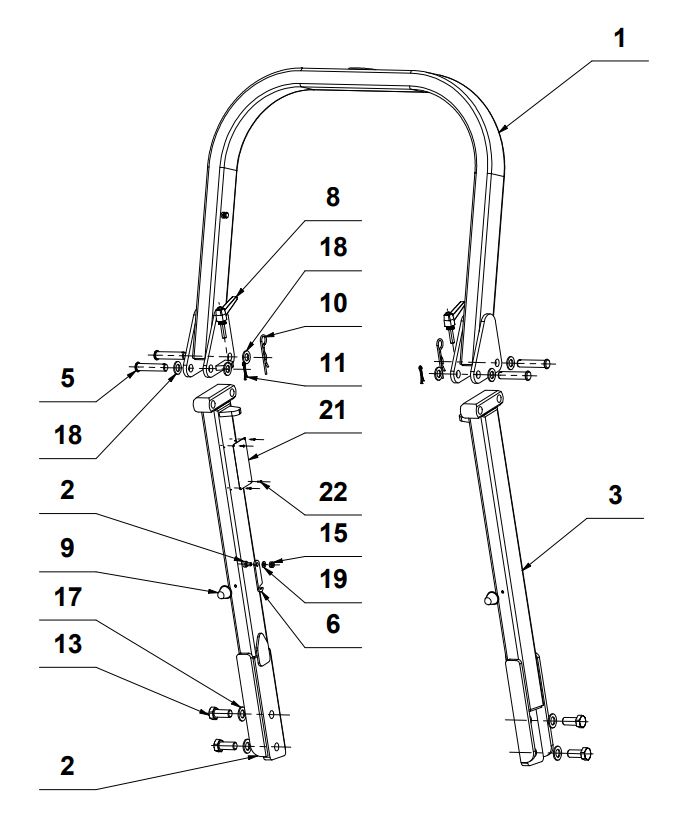

ROPS SKLOPNÝ / FRAME ROPS
| Pozice | Číslo dílu | Název dílu | Počet ks | Poznámka |
| Position | Part number | Part name | Quantity | Note |
| 1 | 31083A | OBLOUK / KNEEPIPE | 1 | |
| 2 | 31085A | NOHA LEVÁ / LEFT FOOT | 1 | |
| 3 | 310987A | NOHA PRAVÁ RIGHT FOOT | 1 | |
| 5 | 41472A | ČEP ROPSU / PIN ROPS | 4 | |
| 6 | 41466A | ZÁPADKA / CATCH | 1 | |
| 8 | 4014014028 | PÁKA REGULOVATELNÁ / RGULATION LEVER | 2 | |
| 9 | 4200007616 | GUMOKOV / RUBBER MOUNTING | 2 | |
| 10 | 2200000012 | ZÁVLAČKA PRUŽNÁ / SPLIT PIN | 2 | |
| 11 | 2940005032 | ZÁVLAČKA PRUŽNÁ / SPLIT PIN | 2 | |
| 13 | 2933020045 | ŠROUB / BOLT | 4 | |
| 15 | 2985000008 | MATICE / NUT | 1 | |
| 17 | 2125000210 | PODLOŽKA /WASHER | 4 | |
| 18 | 2125000190 | PODLOŽKA /WASHER | 8 | |
| 19 | 2125000084 | PODLOŽKA /WASHER | 1 | |
| 21 | 3010010002 | ŠTÍTEK ROPS / TABLET ROPS | 1 | |
| 22 | 2733724100 | NÝT TRHACÍ AL / TEAR OFF RIVER | 4 |
Nejprodávanější
42 položek celkem
625,57 Kč včetně DPH
517 Kč
/ ks
Pracovní světlomet se žárovkou H3 pro tandemové válce VT 090/100. Používal se na válcích cca do roku výroby 2011.
12 937,32 Kč včetně DPH
10 692 Kč
/ ks
Jednotka řízení pro tandemové válce VT 090(H) a VT 100(H).
1 320,11 Kč včetně DPH
1 091 Kč
/ ks
Sací koš hydraulického oleje pro tandemové válce VT 090(H) a VT 100 (H)
3 551,35 Kč včetně DPH
2 935 Kč
/ ks
Páka plynu pro stroje NTC.
710,27 Kč včetně DPH
587 Kč
/ ks
Gumokovy pro vibrační válce NTC.
578,38 Kč včetně DPH
478 Kč
/ ks
Nylonová spojka pro vibrační válce NTC.
446,49 Kč včetně DPH
369 Kč
/ ks
Ventil vodní nádrže pro tandemové válce VT 090(H) a VT 100(H)
650,98 Kč včetně DPH
538 Kč
/ ks
Sada těsnění pro hydraulický válec řízení pro tandemové válce VT 090(H) a VT 100(H).
865,15 Kč včetně DPH
715 Kč
/ ks
Spojka pro stroje NTC.
367,84 Kč včetně DPH
304 Kč
/ ks
Gufero - používá se na běhouvu tandemových válců VT 090(H) a VT 100(H).
1 875,50 Kč včetně DPH
1 550 Kč
/ ks
Vložka hydraulického filtru pro vibrační válce NTC NT 090(H) a VT 100 (H).
5 136,45 Kč včetně DPH
4 245 Kč
/ ks
Táhlo ovládání pojezdu pro vibrační válce NTC VT 090(H) a VT 100(H).
11 717,64 Kč včetně DPH
9 684 Kč
/ ks
Páka ovládání pojezdu pro vibrační válce VT 090/100 (H) - NOVÉ PROVEDENÍ OD 04/2024
228,69 Kč včetně DPH
189 Kč
/ ks
Gumokov pro upevnění baterie vibrančího válce VT 090(H) a VT 100(H)
706,64 Kč včetně DPH
584 Kč
/ ks
Olejoznak pro vibrační válce NTC VT 090(H) a VT 100(H).
1 352,78 Kč včetně DPH
1 118 Kč
/ ks
Uzávěr palivové nádrže pro tandemové válce VT 090 / VT100
3 248,85 Kč včetně DPH
2 685 Kč
/ ks
Palivoznak pro vibrační válce NTC VT 090(H) a VT 100(H).Alternativní provedení palivoznaku. Palivoznak je plně zaměnitelný za obj.č. 6385171921.Používá se pro stroje od r.v. 2024.
3 248,85 Kč včetně DPH
2 685 Kč
/ ks
Palivoznak pro vibrační válce NTC VT 090(H) a VT 100(H).
14 167,89 Kč včetně DPH
11 709 Kč
/ ks
Hydrogenerátor (hydraulické čerpadlo) pro tandemové vibrační válce NTC VT 090(H) a VT 100(H).
26 220,70 Kč včetně DPH
21 670 Kč
/ ks
Hydrogenerátor (hydraulické čerpadlo) pro tandemové vibrační válce NTC VT 090(H) a VT 100(H).
5 780,17 Kč včetně DPH
4 777 Kč
/ ks
Čerpadlo skrápění pro tandemové válce VT 090 a VT 100.
2 090,88 Kč včetně DPH
1 728 Kč
/ ks
Filtr vodní - do okruhu skrápění tandemových válců VT 090 a VT 100
929,28 Kč včetně DPH
768 Kč
/ ks
Víčko vodní nádrže pro tandemové válce VT 090 / VT100
6 352,50 Kč včetně DPH
5 250 Kč
/ ks
Vodní nádrž pro tandemové válce VT 090 / VT 100
382,36 Kč včetně DPH
316 Kč
/ ks
Tryska kropení pro tandemové válce VT 090 a VT 100 - mosaz
128,26 Kč včetně DPH
106 Kč
/ ks
Matice převlečná, plastová, pro krysky skrápění VT 090 / VT 100
340,01 Kč včetně DPH
281 Kč
/ ks
Objímka trysky kropení pro tandemové válce VT 090 a VT 100.
1 936 Kč včetně DPH
1 600 Kč
/ ks
Trubka kropení pro vibrační válce NTC VT 090(H) a VT 100 (H).
2 670,47 Kč včetně DPH
2 207 Kč
/ ks
Břit škrabáku běhounu pro vibrační válce NTC VT 100 (H)
2 324,41 Kč včetně DPH
1 921 Kč
/ ks
Břit škrabáku běhounu pro vibrační válce NTC VT 090 (H)
951,06 Kč včetně DPH
786 Kč
/ ks
Ložisko běhounu pro tandemové vibrační válce VT 090 a VT 100
2 497,44 Kč včetně DPH
2 064 Kč
/ ks
Ložisko běhounu pro tandemové vibrační válce VT 090 a VT 100
1 045,44 Kč včetně DPH
864 Kč
/ ks
Gumokovy pro vibrační válce VT 090 a VT 100.Na každém běhounu je 7 ks.
9 075 Kč včetně DPH
7 500 Kč
/ ks
Hydromotor vibrace pro tandemové vibrační válce NTC VT 090(H) a VT 100(H).
58 080 Kč včetně DPH
48 000 Kč
/ ks
Hydromotor pojezdu pro tandemové vibrační válce NTC VT 090(H) a VT 100(H).
1 633,50 Kč včetně DPH
1 350 Kč
/ ks
Pracovní světlomet LED pro tandemové válce VT 090/100 Homologováno jako LED světla pro denní svícení pro osobní i náklady vozidla, univerzální pro napětí 12V i 24V Cena za 1 ks...
