    Domů / Náhradní díly / Náhradní díly pro stroje NTC / Reverzní vibrační desky / VDR75

    VDR75

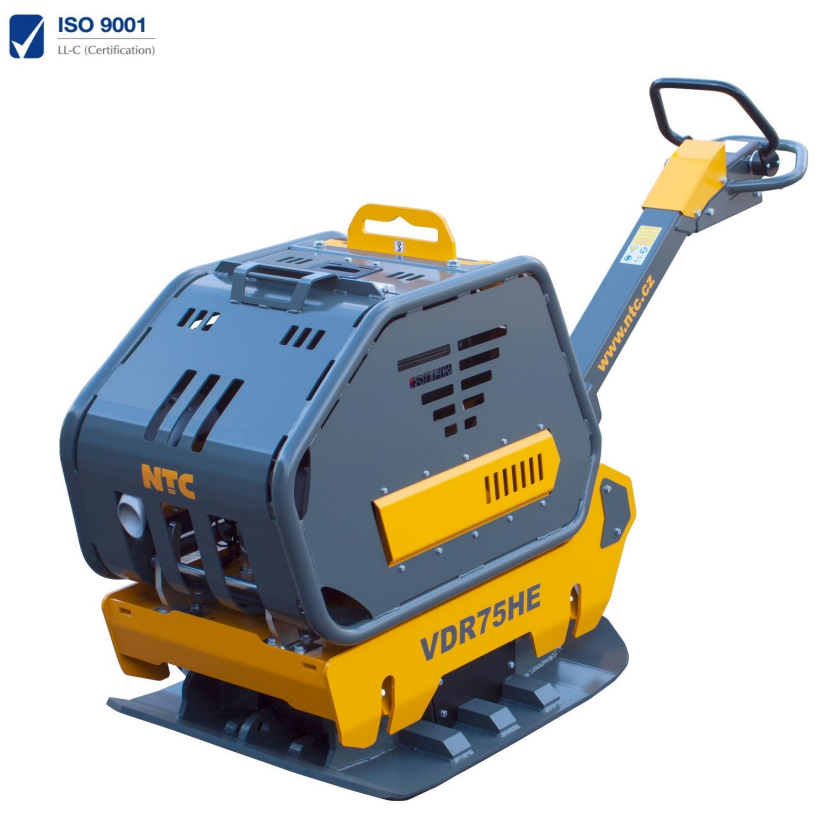

    VDR75HE

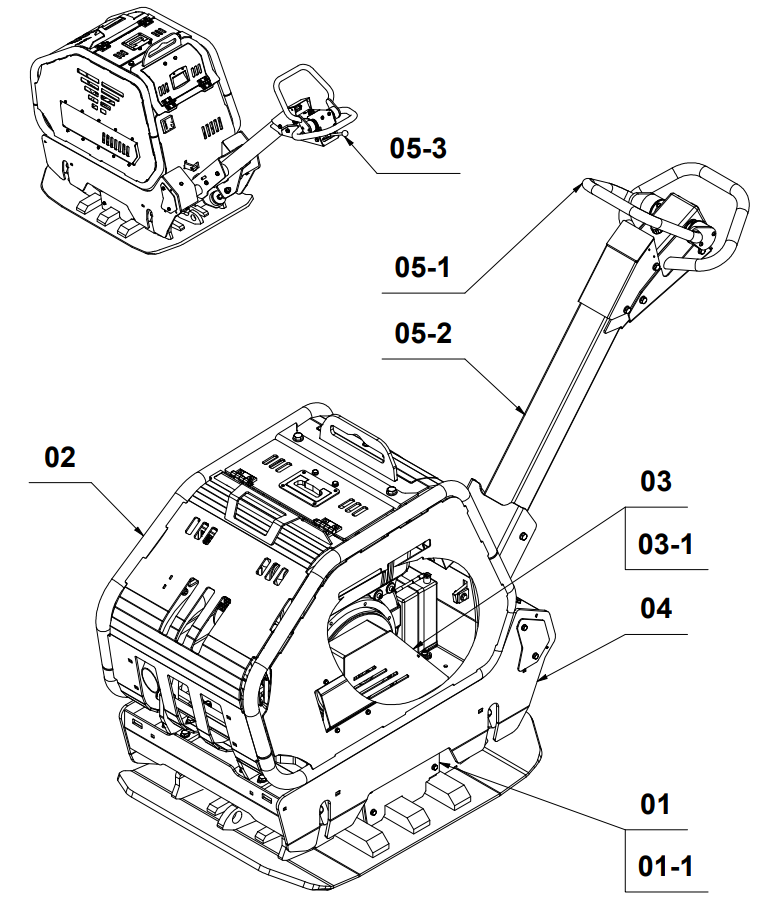

    Pozice Číslo dílu Název dílu Počet ks Poznámka
    Position Part number Part name Quantity Note
    01 20389A DESKA S VIBRÁTOREM / PLATE WITH VIBRATOR 1
    01-1 20397A VIBRÁTOR / VIBRATOR 1
    02 32063A RÁM / FRAME 1
    03 20390B POHON / DRIVE 1
    03-1 20261C AKUMULÁTOR / ACCUMULATOR 1
    04 20537A DESKA MOTORU / ENGINE PLATE 1
    05-1 32034A OVLÁDÁNÍ / CONTROL 1
    05-2 32035A RAMENO OVLÁDÁNÍ / CONTROL LEVER 1
    05-3 42542A PÁKA PLYNU / THROTTLE LEVER 1

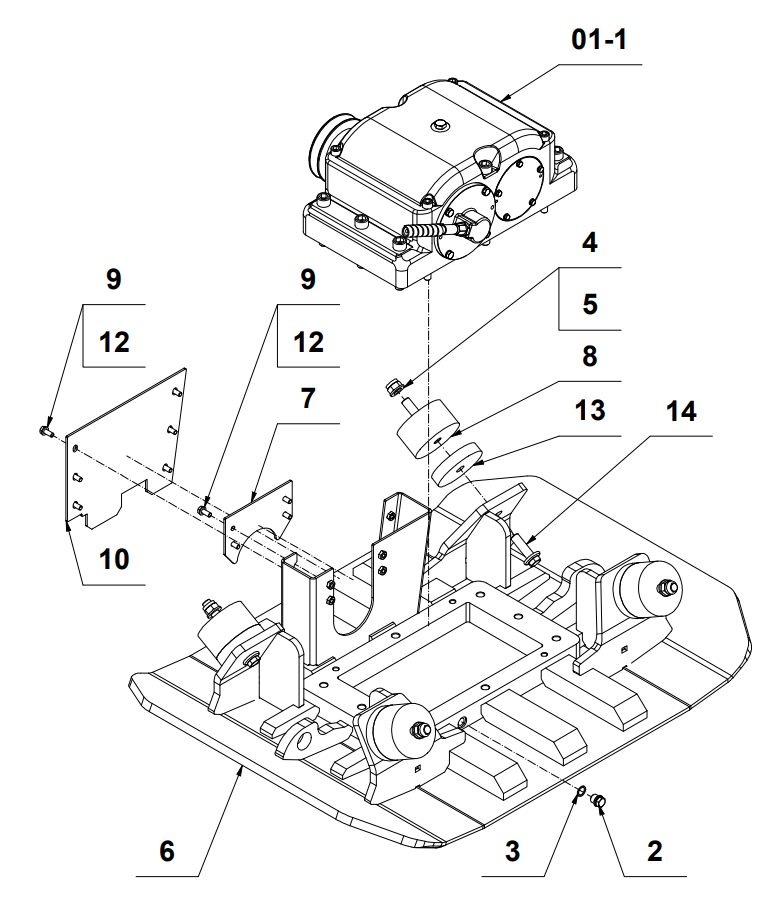

    DESKA S VIBRÁTOREM / PLATE WITH VIBRATOR

    Pozice Číslo dílu Název dílu Počet ks Poznámka
    Position Part number Part name Quantity Note
    01-1 20397A VIBRÁTOR / VIBRATOR 1
    2 3800000016 ZÁTKA / PLUG 1
    3 3931021620 TĚSNĚNÍ / GASKET 1
    4 2125000170 PODLOŽKA / WASHER 4
    5 2985000016 MATICE / NUT 4
    6 10197A DESKA SPODNÍ / BOTTOM PLATE 1
    7 42323A KRYT ZADNÍ / REAR COVER 1
    8 4236203565 GUMOKOV / RUBBER MOUNT 4
    9 2125000084 PODLOŽKA / WASHER 10
    10 42324A KRYT PŘEDNÍ / FRONT COVER 1
    12 2933008020 ŠROUB / BOLT 10
    13 42778A PODLOŽKA / WASHER 4
    14 2692116050 1 ŠROUB / BOLT 4

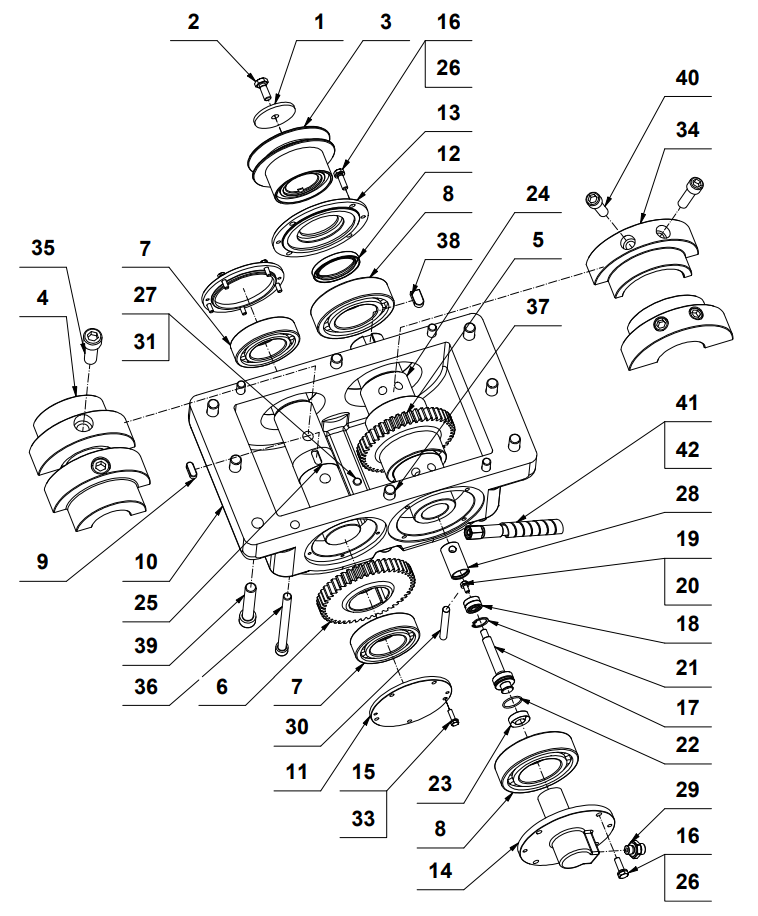

    VIBRÁTOR / VIBRATOR

    Pozice Číslo dílu Název dílu Počet ks Poznámka
    Position Part number Part name Quantity Note
    1 42322A PODLOŽKA / WASHER 1
    2 2933010025 ŠROUB / BOLT 1
    3 32011A ŘEMENICE / PULLEY 1
    4 31961A ZÁVAŽÍ / WEIGHT 1
    5 31962A OZUBENÉ KOLO I / COGWHEEL I 1
    6 31963A OZUBENÉ KOLO II / COGWHEEL II 1
    7 3110002211 LOŽISKO / BEARING 2
    8 3110002213 LOŽISKO / BEARING 2
    9 2256210825 PERO / KEY 1
    10 31968A SKŘÍŇ VIBRÁTORU / VIBRATOR GEARBOX 1
    11 31966A VÍKO / COVER 2
    12 4105507208 GUFERO / SHAFT SEALING 1
    13 31965A VÍKO / COVER 1
    14 31964A VÍKO / COVER 1
    15 2798000006 PODLOŽKA / WASHER 10
    16 2933008025 ŠROUB / BOLT 8
    17 42269A PÍST / PISTON 1
    18 3110000609 LOŽISKO / BEARING 2
    19 2125000064 PODLOŽKA / WASHER 1
    20 2933006012 ŠROUB / BOLT 1
    21 3293100024 POJISTNÝ KROUŽEK / RETAINING RING 1
    22 4928002625 TĚSNĚNÍ / SEALING 1
    23 4303001508 TĚSNĚNÍ / SEALING 1
    24 31958A HŘÍDEL I / SHAFT I 1
    25 31959A HŘÍDEL II / SHAFT II 1
    26 2798000008 PODLOŽKA / WASHER 8
    27 2933012020 ŠROUB / BOLT 1
    28 08-417143 ŠOUPÁTKO / SLIDE VALVE 1
    29 6000412810 HRDLO / SOCKET 1
    30 42449A KOLÍK / PIN 1
    31 3931021317 TĚSNĚNÍ / SEALING 1
    33 2933006020 ŠROUB / BOLT 10
    34 31960A ZÁVAŽÍ / WEIGHT 1
    35 2912018055 2 ŠROUB / BOLT 2
    36 2912012160 2 ŠROUB / BOLT 4
    37 2912016160 2 ŠROUB / BOLT 2
    38 2256140925 PERO / KEY 1
    39 2912016090 2 ŠROUB / BOLT 6
    40 2912014045 1 ŠROUB / BOLT 4
    41 60084 PLASTOVÁ OCHRANA / PLASTIC COVER 1
    42 3400000016 HADICE / HOSE 1

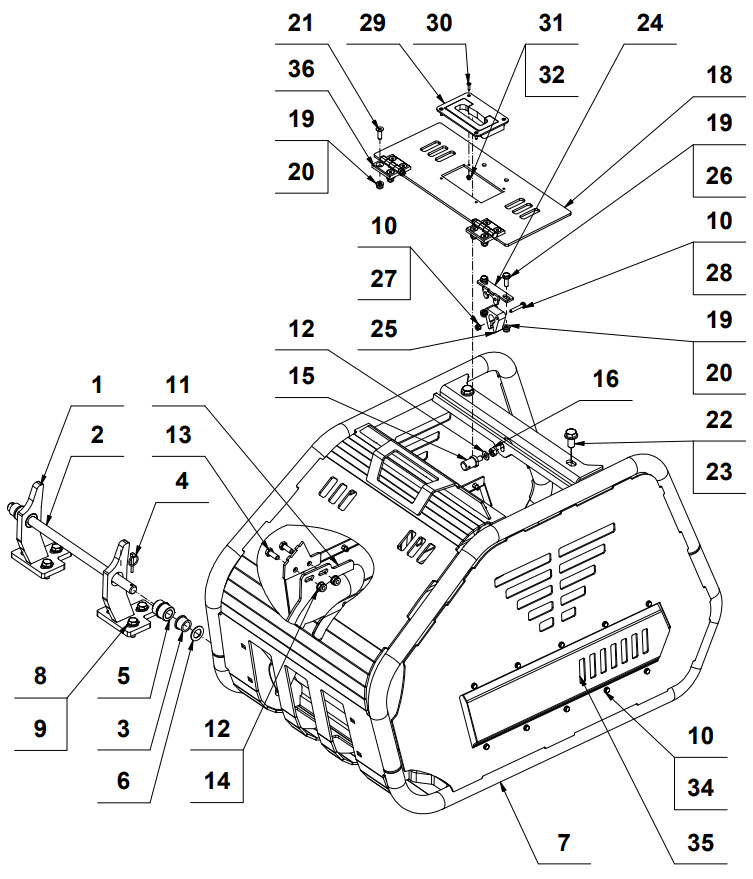

    RÁM / FRAME

    Pozice Číslo dílu Název dílu Počet ks Poznámka
    Position Part number Part name Quantity Note
    1 32044A KONZOLA / CONSOLE 2
    2 42334A ČEP / PIN 1
    3 600042128A POUZDRO / HOUSING 2
    4 2200000015 ZÁKOLNÍK / LINCHPIN 2
    5 42326A ROZPĚRKA / SPACER 2
    6 600040412A PODLOŽKA / WASHER 2
    7 32106A RÁM / FRAME 1
    8 2125000130 PODLOŽKA / WASHER 6
    9 2933012035 ŠROUB / BOLT 6
    10 2125000064 PODLOŽKA / WASHER 24
    11 42537A VÝFUK / EXHAUST 1
    12 2125000105 PODLOŽKA / WASHER 5
    13 2933010025 ŠROUB / BOLT 2
    14 2985000010 MATICE / NUT 2
    15 41935A ČEP MADLA / HANDLE PIN 1
    16 2934000010 MATICE / NUT 1
    18 32384A KRYT / COVER 1
    19 2125000084 PODLOŽKA / WASHER 12
    20 2985000008 MATICE / NUT 10
    21 2799108025 ŠROUB / BOLT 8
    22 2933014030 ŠROUB / BOLT 2
    23 2125000150 PODLOŽKA / WASHER 2
    24 42596A KONZOLA DORAZU / BRACKET 1
    25 600041936A ZAJIŠTĚNÍ KRYTU / COVER HOLDER 1
    26 2933008025 ŠROUB / BOLT 2
    27 2985000006 MATICE / NUT 2
    28 2933006035 ŠROUB / BOLT 2
    29 4014014042 MADLO / HANDLE 1
    30 2799104016 ŠROUB / BOLT 4
    31 2125000043 PODLOŽKA / WASHER 4
    32 2985000004 MATICE / NUT 4
    33 32541A KRYT BOČNÍ P RIGHT / SIDE COVER 1
    34 2933006020 ŠROUB / BOLT 20
    35 32543A KRYT BOČNÍ L LEFT / SIDE COVER 1
    36 42742A PANT / HINGE 2

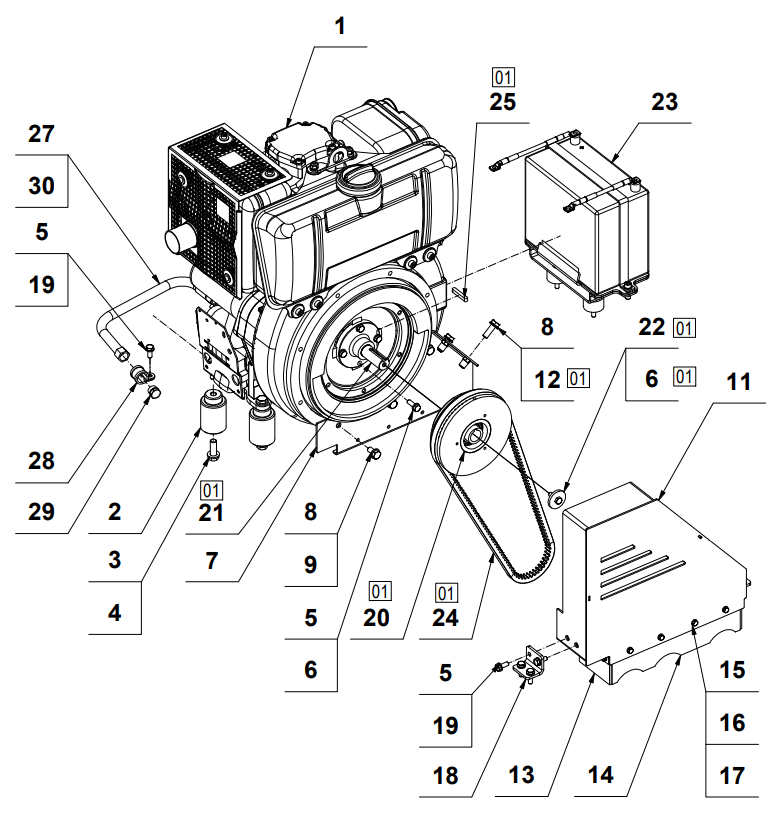

    POHON / DRIVE

    Pozice Číslo dílu Název dílu Počet ks Poznámka
    Position Part number Part name Quantity Note
    1 3120010133 MOTOR / ENGINE 1
    2 42315A ULOŽENÍ MOTORU / ENGINE MOUNT 4
    3 2125000130 PODLOŽKA / WASHER 8
    4 2933012035 ŠROUB / BOLT 8
    5 2125000084 PODLOŽKA / WASHER 13
    6 2933008025 ŠROUB / BOLT 9
    7 32367A KRYT / COVER 1
    8 2125000105 PODLOŽKA / WASHER 5
    9 2933010020 ŠROUB / BOLT 3
    11 32413A KRYT / COVER 1
    12 2933010030 ŠROUB / BOLT 2
    13 42635A KRYCÍ DESKA / COVER PLATE 2
    14 42636A KRYCÍ DESKA II / COVER PLATE 2
    15 2125000064 PODLOŽKA / WASHER 28
    16 2933006020 ŠROUB / BOLT 14
    17 2985000006 MATICE / NUT 14
    18 42634A DRŽÁK KRYTU / COVER HOLDER 2
    19 2933008020 ŠROUB / BOLT 5
    20 6000000085 SPOJKA / CLUTCH 1
    21 32850A HŘÍDEL / SHAFT 1
    22 40649A PODLOŽKA / WASHER 1
    23 20261C AKUMULÁTOR / ACCUMULATOR 1
    24 4080001200 KLÍNOVÝ ŘEMEN / V-BELT 1
    25 2256287745 PERO / KEY 1
    27 3400000028 HADICE / HOSE 1
    28 3651002220 SPONA / CLASP 1
    29 3800000010 ZÁTKA / PLUG 1
    30 6020003845 HRDLO / SOCKET 1

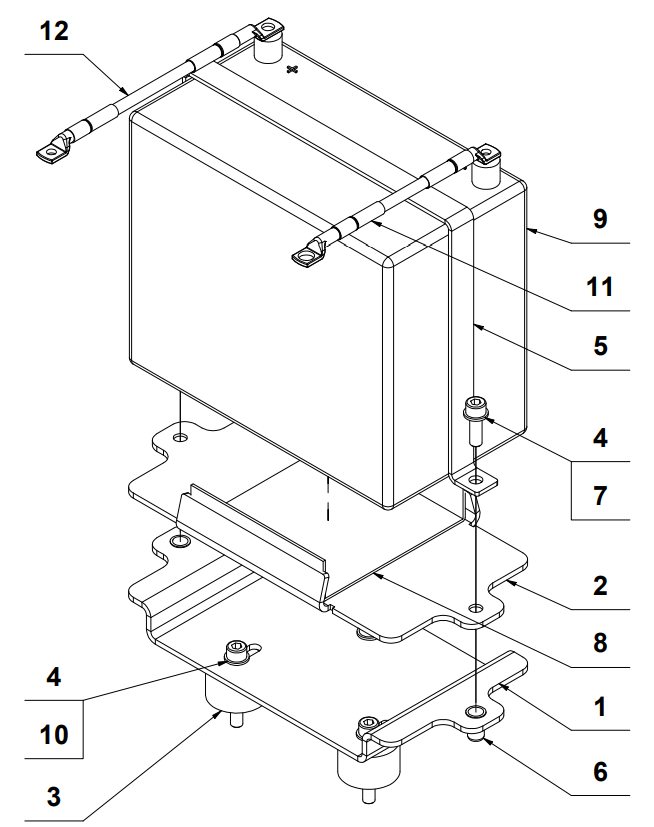

    AKUMULÁTOR / ACCUMULATOR

    Pozice Číslo dílu Název dílu Počet ks Poznámka
    Position Part number Part name Quantity Note
    1 32292B DRŽÁK / HOLDER 1
    2 42504B PLECH / PLATE 1
    3 4200701561 GUMOKOV / RUBBER MOUNT 3
    4 2125000084 PODLOŽKA / WASHER 5
    5 31644C DRŽÁK / HOLDER 1
    6 2733700001 NÝTOVACÍ MATICE / RIVET NUT 2
    7 2912008025 ŠROUB / BOLT 2
    8 60105B PRYŽOVÁ PODLOŽKA / RUBBER WASHER 1
    9 6020002195 AKUMULÁTOR / ACCUMULATOR 1
    10 2912008012 ŠROUB / BOLT 3
    11 42797A VODIČ / WIRE 1
    12 42798A VODIČ / WIRE 1

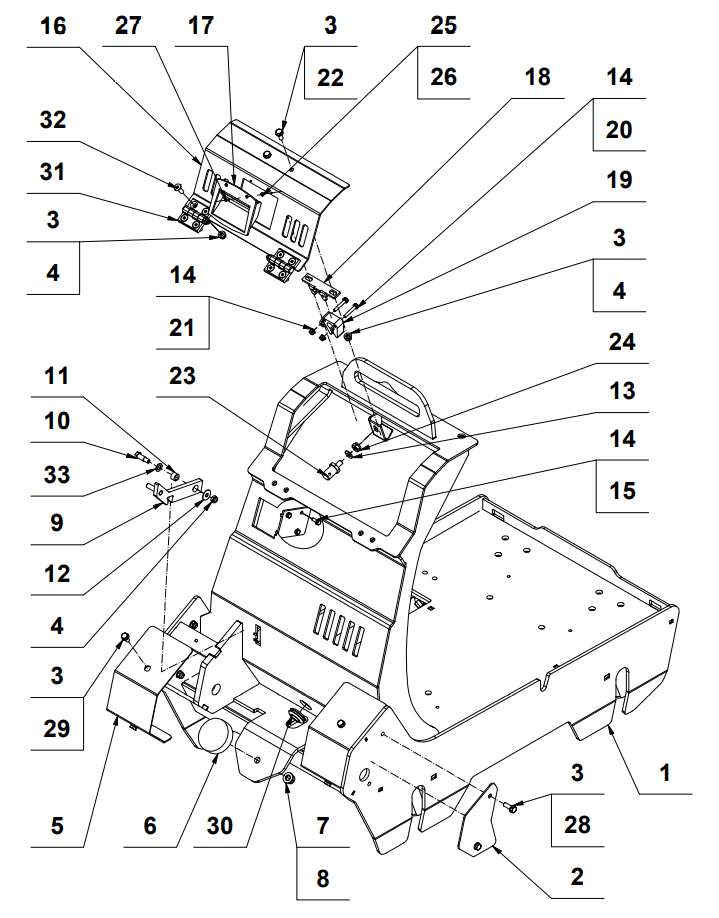

    DESKA MOTORU / ENGINE PLATE

    Pozice Číslo dílu Název dílu Počet ks Poznámka
    Position Part number Part name Quantity Note
    1 20382A ZÁKLADNA RÁMU / FRAME BASE 1
    2 42411A KRYT / COVER 2
    3 2125000084 PODLOŽKA / WASHER 20
    4 2985000008 MATICE / NUT 11
    5 42299A KRYT / COVER 2
    6 4236207520 GUMOKOV / RUBBER MOUNT 1
    7 2125000130 PODLOŽKA / WASHER 1
    8 2985000012 MATICE / NUT 1
    9 42540A ARETACE RAMENA / CONTROL LEVER HOLDER 1
    10 42383A HŘÍDEL RAMENE OVLÁDÁNÍ / CONTROL LEVER SHAFT 1
    11 4014103034 LOŽISKO / BEARING 1
    12 2902100008 PODLOŽKY PRO NÝTY / RIVET WASHER 1
    13 2125000105 PODLOŽKA / WASHER 2
    14 2125000064 PODLOŽKA / WASHER 7
    15 2933006016 ŠROUB / BOLT 3
    16 32385A KRYT / COVER 1
    17 4014014039 MADLO / HANDLE 1
    18 42596A KONZOLA DORAZU / BRACKET 1
    19 600041936A ZAJIŠTĚNÍ KRYTU / COVER HOLDER 1
    20 2933006035 ŠROUB / BOLT 2
    21 2985000006 MATICE / NUT 2
    22 2933008020 ŠROUB / BOLT 2
    23 41935A ČEP / PIN 1
    24 2985000010 MATICE / NUT 1
    25 2125000032 PODLOŽKA / WASHER 2
    26 2934000003 MATICE / NUT 2
    27 2799103012 ŠROUB / BOLT 2
    28 2933008025 ŠROUB / BOLT 4
    29 2933008016 ŠROUB / BOLT 4
    30 4102224106 PRŮCHODKA / GROMMET 1
    31 42742A PANT HINGE 2
    32 2799108025 ŠROUB / BOLT 8
    33 4014003034 DISTANČNÍ KROUŽEK / DISTANCE RING 1

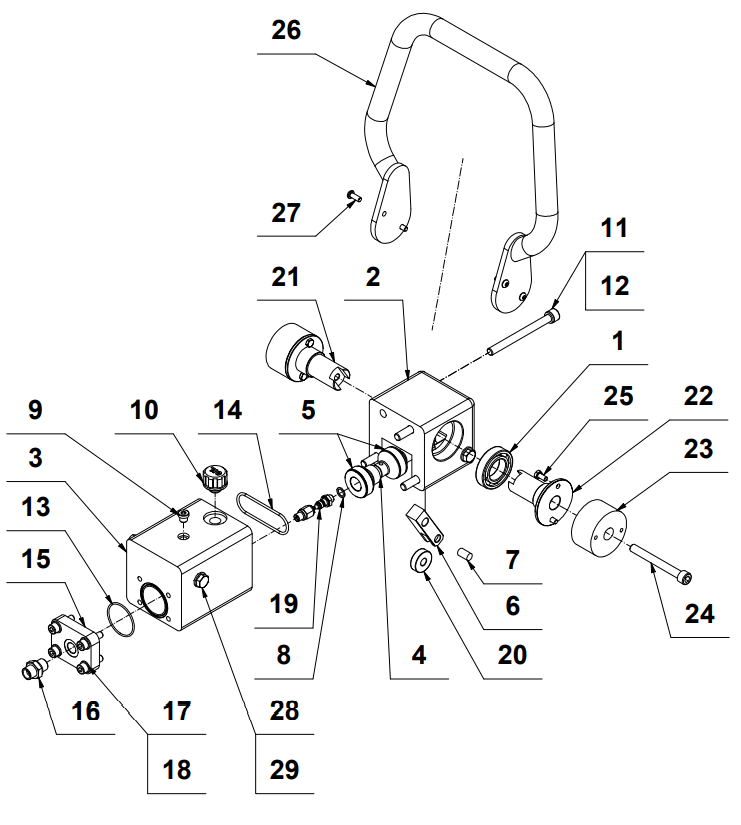

    OVLÁDÁNÍ / CONTROL

    Pozice Číslo dílu Název dílu Počet ks Poznámka
    Position Part number Part name Quantity Note
    1 3110006006 LOŽISKO / BEARING 2
    2 31400B TĚLESO II / BODY II 1
    3 31399B TĚLESO I / BODY I 1
    4 31401B PÍST / PISTON 1
    5 4302504010 MANŽETA / CUFF 2
    6 41777B PÁKA / LEVER 1
    7 2220001016 KOLÍK / PIN 1
    8 3931011014 KROUŽEK / RING 1
    9 3800000014 ZÁTKA / PLUG 1
    10 4014014031 ZÁTKA / PLUG 1
    11 2912010110 ŠROUB / BOLT 4
    12 2798000010 PODLOŽKA / WASHER 4
    13 4928004402 O-KROUŽEK / O-RING 1
    14 4928106403 O-KROUŽEK / O-RING 1
    15 41774B DESKA TĚSNÍCÍ / SEALING PLATE 1
    16 600040558A HRDLO / SOCKET 1
    17 2125000084 PODLOŽKA / WASHER 4
    18 2912008030 ŠROUB / BOLT 4
    19 42069A ZPĚTNÝ VENTIL / CHECK VALVE 1
    20 42380A KROUŽEK / RING 1
    21 41776B ČEP II / PIN II 1
    22 41775B ČEP I / PIN I 1
    23 42000106101 GUMOKOV / RUBBER MOUNT 2
    24 2912010090 ŠROUB / BOLT 1
    25 2933006012 ŠROUB / BOLT 4
    26 31395C DRŽADLO / HANDLE 1
    27 2738006016 ŠROUB / BOLT 4
    28 2933010030 ŠROUB / BOLT 4
    29 2125000105 PODLOŽKA / WASHER 4

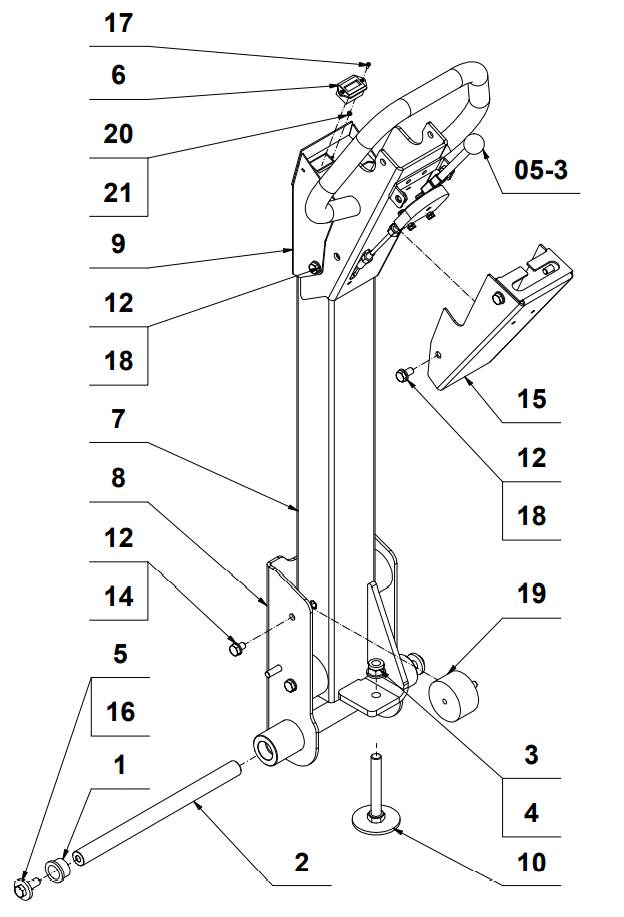

    RAMENO OVLÁDÁNÍ / CONTROL LEVER

    Pozice Číslo dílu Název dílu Počet ks Poznámka
    Position Part number Part name Quantity Note
    1 4014014038 POUZDRO / HOUSING 2
    2 42314A HŘÍDEL / SHAFT 1
    3 2985000016 MATICE / NUT 1
    4 2125000170 PODLOŽKA / WASHER 1
    5 42306A PODLOŽKA / WASHER 2
    6 6000000297 POČÍTADLO MOTOHODIN / HOUR COUNTER 1
    7 32033A RAMENO OVLÁDÁNÍ / CONTROL LEVER 1
    8 32029A OSA / AXIS 1
    9 42319A KRYT / COVER 1
    10 42321A DORAZ / STOPPER 1
    12 2125000105 PODLOŽKA / WASHER 10
    14 2933010016 ŠROUB / BOLT 4
    15 32545A KRYT / COVER 1
    16 2933012035 ŠROUB / BOLT 2
    17 2840003008 ŠROUB / BOLT 2
    18 2933010020 ŠROUB / BOLT 6
    19 4236207040 GUMOKOV / RUBBER MOUNT 4
    20 2934000003 MATICE / NUT 2
    21 2125000032 PODLOŽKA / WASHER 2
    05-3 42542A PÁKA PLYNU / THROTTLE LEVER 1

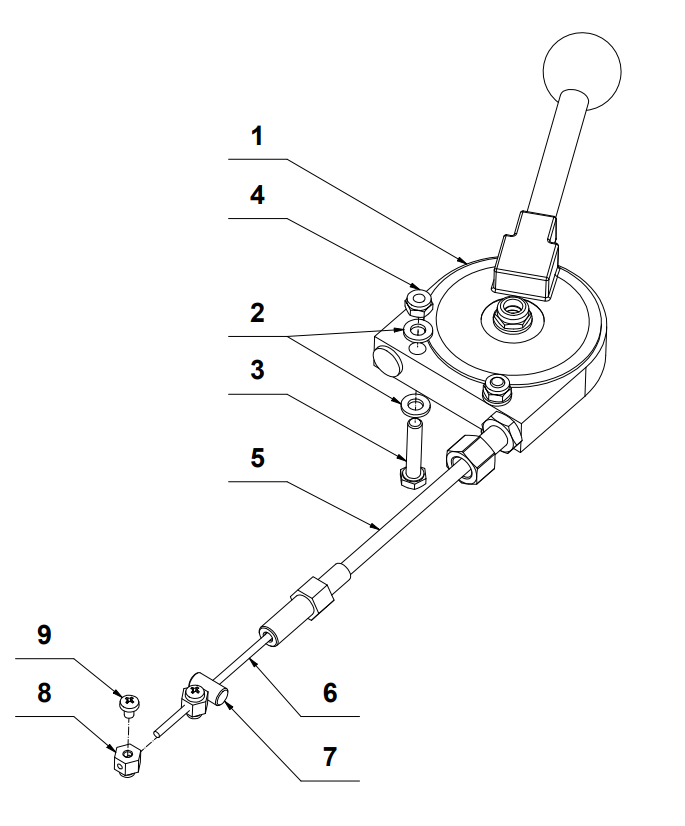

    PÁKA PLYNU / THROTTLE LEVER

    Pozice Číslo dílu Název dílu Počet ks Poznámka
    Position Part number Part name Quantity Note
    1 6000000110 PÁČKA PLYNU / THROTTLE LEVER 1
    2 2125000064 PODLOŽKA / WASHER 4
    3 2933006030 ŠROUB / BOLT 2
    4 2985000006 MATICE / NUT 2
    5 42739A BOWDEN / BOWDEN 1
    6 3510000016 LANKO OCELOVÉ / STEEL CABEL 1
    7 42799A DORAZ / STOPPER 1
    8 41238A MATICE / NUT 2
    9 2798504006 ŠROUB / BOLT 2





    Nejprodávanější
    PÁKA PLYNU / THROTTLE LEVER
    Skladem (>5 ks)
    Kód: 6000000110

    2 935 Kč
    (3 551,35 Kč včetně DPH)
    600040558A
    HRDLO / SOCKET
    3 Dny (>5 ks)
    Kód: 6000411240

    496 Kč
    (600,16 Kč včetně DPH)
    O KROUŽEK 1
    O-KROUŽEK / O-RING
    3 Dny (>5 ks)
    Kód: 4928004402

    19 Kč
    (22,99 Kč včetně DPH)
    31401B
    PÍST / PISTON
    3 Dny (5 ks)
    Kód: 31401B

    2 214 Kč
    (2 678,94 Kč včetně DPH)
    42742A
    PANT / HINGE
    3 Dny (>5 ks)
    Kód: 42742A

    845 Kč
    (1 022,45 Kč včetně DPH)
    41720A
    DESKA TĚSNÍCÍ / SEALING PLATE
    3 Dny (>5 ks)
    Kód: 41774B

    418 Kč
    (505,78 Kč včetně DPH)
    O KROUŽEK 1
    O-KROUŽEK / O-RING
    3 Dny (>5 ks)
    Kód: 4928106403

    25 Kč
    (30,25 Kč včetně DPH)
    31399B
    TĚLESO I / BODY I
    3 Dny (>5 ks)
    Kód: 31399B

    4 612 Kč
    (5 580,52 Kč včetně DPH)
    31400B
    TĚLESO II / BODY II
    3 Dny (>5 ks)
    Kód: 31400B

    4 279 Kč
    (5 177,59 Kč včetně DPH)
    41721B 41722B
    ČEP II / PIN II
    3 Dny (>5 ks)
    Kód: 41776B

    647 Kč
    (782,87 Kč včetně DPH)
    Zobrazit více produktů
    26 položek celkem
    PÁKA PLYNU / THROTTLE LEVER
    Skladem (>5 ks)
    3 551,35 Kč včetně DPH
    2 935 Kč / ks

    Páka plynu pro stroje NTC.

    Kód: 6000000110

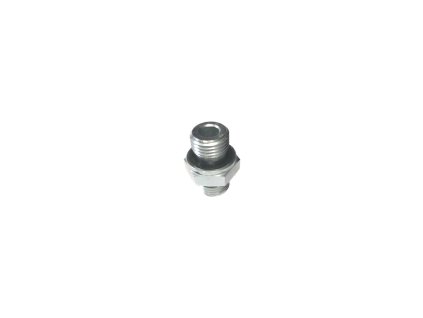

    600040558A
    HRDLO / SOCKET
    3 Dny (>5 ks)
    600,16 Kč včetně DPH
    496 Kč / ks

    Hrdlo hydraulické pro stroje NTC.

    Kód: 6000411240
    O KROUŽEK 1
    O-KROUŽEK / O-RING
    3 Dny (>5 ks)
    22,99 Kč včetně DPH
    19 Kč / ks

    Těsnící O- kroužek pro stroje NTC.

    Kód: 4928004402
    31401B
    PÍST / PISTON
    3 Dny (5 ks)
    2 678,94 Kč včetně DPH
    2 214 Kč / ks

    Píst hlavy ovládání pro reverzní vibrační desky NTC.

    Kód: 31401B
    42742A
    PANT / HINGE
    3 Dny (>5 ks)
    1 022,45 Kč včetně DPH
    845 Kč / ks

    Pant závěsného oka pro reverzní vibrační desky NTC.

    Kód: 42742A
    41720A
    DESKA TĚSNÍCÍ / SEALING PLATE
    3 Dny (>5 ks)
    505,78 Kč včetně DPH
    418 Kč / ks

    Těsnící deska hlavy ovládání pro reverzní vibrační desky NTC.

    Kód: 41774B
    O KROUŽEK 1
    O-KROUŽEK / O-RING
    3 Dny (>5 ks)
    30,25 Kč včetně DPH
    25 Kč / ks

    Těsnící O- kroužek pro stroje NTC.

    Kód: 4928106403
    31399B
    TĚLESO I / BODY I
    3 Dny (>5 ks)
    5 580,52 Kč včetně DPH
    4 612 Kč / ks

    Těleso (spodní) hlavy ovládání pro reverzní vibrační desky NTC.

    Kód: 31399B
    31400B
    TĚLESO II / BODY II
    3 Dny (>5 ks)
    5 177,59 Kč včetně DPH
    4 279 Kč / ks

    Těleso (horní) hlavy ovládání pro reverzní vibrační desky NTC.

    Kód: 31400B
    41721B 41722B
    ČEP II / PIN II
    3 Dny (>5 ks)
    782,87 Kč včetně DPH
    647 Kč / ks

    Čep odtlumené rukojeti pro reverzní vibrační desky NTC.

    Kód: 41776B
    41721B 41722B
    ČEP I / PIN I
    3 Dny (>5 ks)
    757,46 Kč včetně DPH
    626 Kč / ks

    Čep odtlumené rukojeti pro reverzní vibrační desky NTC.

    Kód: 41775B
    31155C
    MADLO OVLÁDÁNÍ / HANDLE
    Na dotaz
    1 143,45 Kč včetně DPH
    945 Kč / ks
    Detail

    Madlo ovládání pro reverzní vibrační desky NTC.

    Kód: 31395C
    42383A
    HŘÍDEL RAMENE OVLÁDÁNÍ / CONTROL LEVER SHAFT
    3 Dny (>5 ks)
    164,56 Kč včetně DPH
    136 Kč / ks

    Hřídel ramene ovládání pro reverzní vibrační desky NTC.

    Kód: 42383A
    7795 manzeta cuff
    MANŽETA / CUFF
    3 Dny (>5 ks)
    168,19 Kč včetně DPH
    139 Kč / ks

    Manžeta pístu v převodovce pro reverzní vibrační desky NTC.

    Kód: 4302504010
    O KROUŽEK 1
    O-KROUŽEK / O-RING
    3 Dny (4 ks)
    30,25 Kč včetně DPH
    25 Kč / ks

    Těsnící O- kroužek pro stroje NTC.

    Kód: 4928002625
    7816 manzeta cuff
    MANŽETA / CUFF
    3 Dny (3 ks)
    266,20 Kč včetně DPH
    220 Kč / ks

    Manžeta pístu v převodovce pro reverzní vibrační desky NTC.

    Kód: 4303001508
    8839 spojka clutch
    SPOJKA ODSTŘEDIVÁ / CENTRIFUGAL CLUTCH
    3 Dny (>5 ks)
    8 629,72 Kč včetně DPH
    7 132 Kč / ks

    Odstředivá spojka pro vibrační desky NTC.VDR52; VDR52H/HE;VDR63; VDR63H/HE; VDR52K; VDR75HEKód vyražený na čelní straně spojky 125-1957

    Kód: 6000000085
    NJ2211C3
    LOŽISKO / BEARING
    3 Dny (>5 ks)
    5 759,60 Kč včetně DPH
    4 760 Kč / ks

    Ložisko pro stroje NTC.

    Kód: 3110002211
    6562 distancni krouzek distance ring
    PODLOŽKA / WASHER
    3 Dny (>5 ks)
    26,62 Kč včetně DPH
    22 Kč / ks

    Distanční podložka 12x36

    Kód: 600040412A
    20131B 32034A
    OVLÁDÁNÍ / CONTROL
    Na dotaz
    14 096,50 Kč včetně DPH
    11 650 Kč / ks
    Detail

    Kompletní ovládání pro reverzní vibrační desky NTC.

    Kód: 32034A
    600040558A
    HRDLO / SOCKET
    3 Dny (>5 ks)
    176,66 Kč včetně DPH
    146 Kč / ks

    Hrdlo hydraulické pro stroje NTC.

    Kód: 600040558A
    41777B
    PÁKA / LEVER
    3 Dny (>5 ks)
    422,29 Kč včetně DPH
    349 Kč / ks

    Páka ovládání pro do hlavy ovládání pro reverzní desky a ručně vedené válce NTC.

    Kód: 41777B
    42380A
    KROUŽEK / RING
    3 Dny (>5 ks)
    164,56 Kč včetně DPH
    136 Kč / ks

    Dorazový kroužek ovládací hlavy pro reverzní vibrační desky NTC.

    Kód: 42380A
    7708 1 gumokov rubber mounting
    GUMOKOV / RUBBER MOUNTING
    3 Dny (>5 ks)
    579,59 Kč včetně DPH
    479 Kč / ks

    Gumokovy pro vibrační desky NTC.

    Kód: 42000106101
    7693 zatka odvzdusnovaci plug
    ZÁTKA ODVZDUŠŇOVACÍ / PLUG
    3 Dny (>5 ks)
    421,08 Kč včetně DPH
    348 Kč / ks

    Odvzdušňovací zátka pro stroje NTC.

    Kód: 4014014031
    O KROUŽEK 1
    O-KROUŽEK / O-RING
    3 Dny (>5 ks)
    18,15 Kč včetně DPH
    15 Kč / ks

    Těsnící O- kroužek pro stroje NTC.

    Kód: 4928025526
